LA FALSA TEORÍA DE LA CÁMARA DE VENTILACIÓN EN UNA CUBIERTA

LA RUEDA SIGUE SIENDO REDONDA DESPUÉS DE SIGLOS

VENTILACIÓN

Se designa con este nombre la renovación del aire contenido en un espacio determinado, con objeto de sustituirlo por otro cuya composición sea apropiada al fin propuesto.

El aire contenido en un local, en el que permanece durante algún tiempo un número más o menos grande de personas o animales, acaba por perder sus condiciones de respirabilidad, contribuyendo a ello varias causas. ¿Alguien puede asociar lo dicho con una cubierta de zinc?

(Este artículo ayudará a entender que, entre la chapa de zinc y el soporte, se ponga lo que se ponga, no se consigue ninguna cámara de ventilación; tal vez sí una cámara de aire.)

Se consiguen microcámaras de aire cuando se apoya la chapa de zinc sobre láminas nodulares, alveolares o trenzadas. Ni que decir tiene que esto no sucederá si se colocan láminas totalmente lisas de polietileno, caucho u otros materiales sintéticos, como se da en algunos casos.

En esta última situación —zinc sobre láminas sintéticas lisas—, la destrucción está asegurada; no así cuando se trata de cartón embreado o simple papel.

Algunos estudios que hemos realizado nos indican que la chapa de zinc sobre papel de estraza no sufre alteraciones, siempre que el soporte de fijación sea compatible o no resulte agresivo para la chapa de zinc.

Hemos encontrado cubriciones de zinc realizadas sobre una capa de yeso, con la chapa separada del yeso mediante papel de estraza, que han permanecido funcionales durante muchos años. Lo mismo hemos podido observar en cubiertas realizadas sobre cartón embreado y soporte de tabla, que permanecen funcionales después de más de 30 años.

 Una generosa cámara de aire —nunca de ventilación— se puede lograr planificando, a la manera clásica, un soporte a base de rastreles y tabla separada; pero siempre será una cámara de aire, no de ventilación. Siempre que sea posible, debería procurarse una cámara de aire en cualquier cubierta, ya que contribuirá al mejor rendimiento de los demás materiales.

Téngase en cuenta que a esos espacios, llamados cámaras de aire, va a llegar vapor de agua y, por ende, este puede encontrarse en el aire de dos formas: invisible o visible. Hasta alcanzar el punto de saturación o punto de rocío, el vapor de agua contenido en el aire es invisible; alcanzado ese punto, se condensa y se hace visible, depositándose en forma de finísimas gotas sobre los objetos. Cuando esto ocurre, se dice que el aire está saturado de vapor de agua.

La cantidad de vapor de agua en estado gaseoso que un volumen determinado de aire puede contener al llegar al punto de saturación es fija para cada temperatura, habiéndose observado que aumenta con esta.

del aire saturado                   vapor de agua contenido
-20°  ……………………………………………………………1,0 Gr por m³
-15°   ……………………………………………………………1,5       “
-10°   ……………………………………………………………2,3      “
-5°     ……………………………………………………………3,4      “
-0°     ……………………………………………………………4,9      “
+5°     …………………………………………………………..6,8      “
+10°   …………………………………………………………..9,4      “
+15°   ………………………………………………………….12,8     “
+20°   …………………………………………………………17,2      “
+25°   …………………………………………………………22,9     “
+30°   …………………………………………………………30,2     “

Así tenemos que 1 m³ de aire saturado, a una temperatura de 5 °C, contendrá tan solo 6,8 g de vapor de agua en estado gaseoso. Si hacemos llegar al recinto que lo contiene una cantidad mayor de vapor de agua, este ya no podrá permanecer íntegramente en estado gaseoso, sino que se condensará, depositándose en forma de gotas sobre las paredes y el fondo del recipiente.

Las cifras de la tabla anterior sirven de base para definir lo que se entiende por grado de humedad del aire, que no es otra cosa que la cantidad de vapor de agua que contiene, expresada en centésimas partes de la que contendría si estuviese saturado.

El problema de la ventilación es de orden muy complejo. La enumeración de todas las circunstancias que deben tenerse en cuenta para conseguir una buena ventilación resulta difícil de realizar, razón por la cual los investigadores dedicados al estudio y a la práctica de las instalaciones de ventilación se atienen a puntos de partida de origen práctico.

Un local calentado en exceso necesita de mayor ventilación que otro que se mantenga a temperatura moderada.

Hay que conceder a toda precipitación atmosférica una acción higiénica favorable.

la ventilación puede ser natural,por diferencia de temperatura y mecánica.
Bajo una cubierta no cabe otra ventilación que no sea  la ejercida por diferencia de temperatura, que se trata de encauzar el movimiento del aire manteniendo una diferencia de temperatura que hace que el movimiento se efectúe de la zona  más fría a la más caliente.

Toda corriente gaseosa deja tras de sí un vacío más o menos perfecto que es enseguida ocupado por las moléculas gaseosas inmediatas.

Al aumentar la temperatura se aleja el punto de saturación del aire y este está en condiciones de absorver mayor cantidad de vapor de agua.

  • El aire en movimiento por el interior de una canalización encuentra resistencias debidas a varias causas que se ve obligado a vencer  si no se ha de detener en su movimiento.
  • En una masa de aire en movimiento hay que distinguir la Presión Estática, la Dinámica y la total.
  • presión  estática es la presión interior de un gas que se mueve en línea recta, la presión estática es también la que ejerce el aire sobre la pared de un canal al moverse paralelamente a ella
  • la presión dinámica es el exceso de presión ( sobre la anterior )

En la práctica, no existe el supuesto de que el aire no encuentre resistencia alguna en su camino, sino que siempre habrá una pérdida de energía mecánica; es decir, la presión total disminuirá a lo largo del conducto por el que se mueve el aire. Esta pérdida aumenta considerablemente cuando el aire tiene que realizar cambios bruscos de dirección o cuando varía la forma de la sección transversal, por ejemplo, al pasar de una sección cuadrada a otra rectangular y viceversa. Por tanto, se recomienda evitar los cambios bruscos de dirección y toda alteración de la sección transversal. Las láminas al uso están plagadas de obstáculos.

Para la circulación regular y constante del aire en una canalización es precisa la intervención de un conjunto de fuerzas, unas veces positivas y otras negativas.

Para hacerse una idea de la influencia que la rugosidad de una superficie ejerce sobre el rozamiento, basta considerar que sus pequeñas deformaciones o irregularidades originan, alrededor de la envoltura, una zona en la cual las partículas de aire, en lugar de pasar deslizándose simplemente, chocan y pierden una parte de su fuerza viva.

Atendiendo a las anteriores especificaciones, se puede entender la falsedad de quienes aseveran crear una cámara de ventilación bajo el material de cubierta. Pese a quien pese, no se llega a crear ninguna cámara de ventilación. Sí pueden crearse microcámaras de aire, dependiendo de las láminas que se utilicen, o cámaras de aire muy generosas cuando se trabaja, a la manera tradicional, con entablados de madera separados sobre enrastrelados.

Lo peor es cuando se afirma que esa cámara de ventilación es necesaria o imprescindible para que el metal esté ventilado y que, gracias a ella, se eliminan las condensaciones y sus consecuencias sobre la chapa.

Nos encontramos muchas veces ante radicales incoherencias. No faltan ilustrados con recursos académicos —yo conozco a muchos— que gustan de proyectar esa cámara de aire, a la que siguen llamando erróneamente «cámara de ventilación». ¿Y cómo la proyectan? ¡De película!

Invito a estudiar la imagen final y doy un dato a modo de guion: la humedad de obra del forjado y los gases generados en el interior del inmueble —entre ellos, el vapor de agua—, ¿adónde van a parar?, ¿por dónde se van a fugar de forma continua?

¿Pero, en serio, a eso se le puede llamar cámara de ventilación para el zinc?

Bueno, sí: se deja una cámara de aire generosa porque el zinc la necesita; es imprescindible, dicen. Hasta a mí me lo han hecho creer.

El caso es que, para conseguir esa cámara, se coloca un tablero y, luego, para que el zinc se ventile, ponen una lámina sobre el tablero.

De juzgado de guardia.

Otros van todavía más allá: tienen tal fe en las láminas que, incluso trabajando con entablados separados, donde la cámara de aire resulta evidente, aconsejan colocar una lámina entre el entablado y la chapa de zinc.

Resulta difícil entender la insistencia en incorporar determinados productos cuando la propia disposición constructiva ya proporciona una generosa cámara de aire. Podrán intervenir el desconocimiento, la repetición de soluciones asumidas como correctas o la confianza depositada en determinadas prescripciones técnicas; pero tampoco puede ignorarse el interés económico existente en la comercialización y utilización de estos productos, especialmente cuando se presentan como necesarios o imprescindibles para la correcta ejecución de una cubierta de zinc.

Y todo ello con el riesgo de que una solución innecesariamente compleja termine contribuyendo precisamente a la patología que pretendía evitar.

En cualquier caso, si se afirma la necesidad de la ventilación y se demuestra que no existe tal cámara, ¿cuáles serían las consecuencias?



Siglos lleva la rueda siendo redonda; siglos se llevan instalando cubiertas de zinc sobre entablados de madera. ¿Por qué no se cambia la rueda y, sin embargo, se cambia el soporte del zinc, si los siglos avalan su eficacia?

Me voy a detener en algo curioso.

En una ocasión fui a valorar el funcionamiento de una cubierta de plomo. La cubierta principal tenía muchos años y, tiempo después, se había realizado una modificación. Precisamente esa modificación fue lo que fui a valorar.

El caso es que la cubierta principal ahí estaba, funcionando, mientras que la modificación, ejecutada muchos años después, presentaba deformaciones al cabo de relativamente poco tiempo.

A pesar de que lo antiguo funcionaba, para la modificación se había proyectado un sistema moderno de soporte, con láminas y algunos elementos más. En aquella intervención participaban técnicos a quienes tenemos confiada la conservación de nuestro patrimonio nacional.

Cuando pregunté qué les había llevado a cambiar un sistema de cubierta cuyo funcionamiento estaba a la vista, la respuesta fue que las láminas y los elementos empleados tenían una garantía de 30 años.

Ahí lo dejo.

Considero a mis lectores lo suficientemente perspicaces como para entender lo que quiero decir.

Manuel Álvarez

Se prohíbe el copiado, la difusión total o parcial de este artículo aún citando la fuente, sin permiso por escrito el autor

SOLUCIÓN A UNA CUBIERTA DE ZINC EN MAL ESTADO

ANTES DE DISPONERSE A REPARAR UNA CUBIERTA DE ZINC, SEA DE LA GRAVEDAD QUE SEA, HAY QUE ESTUDIAR RIGUROSAMENTE LA PATOLOGÍA QUE OBLIGA A LA REPARACIÓN Y PLANIFICAR UNA INTERVENCIÓN, SI ES QUE LA HAY, ACORDE CON LA NECESIDAD PRESENTE O FUTURA.

NUNCA, JAMÁS, SE DEBERÍA PERMITIR REPARAR UNA CUBIERTA DE CHAPA DE ZINC CON TELAS, MASILLAS O PINTURAS, SEAN DE LA CALIDAD QUE SEAN. CASI SIEMPRE, ESTE ES EL PRINCIPIO DEL FIN DE LAS CUBIERTAS DE ZINC.

Este artículo surgió hace ya unos cuantos años y es, curiosamente, uno de los más leídos de cuantos llevo publicados. ¿Por qué será? Fácil de explicar.

Entonces comenzaba con esta frase:

«Es cada vez más frecuente ver cubiertas de zinc que, con pocos años de vida, manifiestan degradaciones».

El trabajo diario, la constancia y el afán por investigar me permiten hoy reafirmar aquella frase. Desafortunadamente, todo ha ido a peor.

Lo que antes podían ser cinco casos, hoy pueden ser veinte. Hablo, naturalmente, de lo que yo conozco, que no lo abarca todo. Pero sí puedo afirmar que, a diario, sigo encontrándome con cubiertas que, con pocos años —incluso con pocos meses de vida—, manifiestan degradaciones que las encaminan directamente hacia la ruina final.

Y por eso aquella primera frase sigue teniendo plena vigencia:

Es cada vez más frecuente ver cubiertas de zinc que, con pocos años de vida, manifiestan degradaciones de las que nos damos cuenta cuando aparece humedad dentro de la edificación o persisten humedades que, presuntamente, ya se habían controlado. Se dan casos en los que incluso se ven esparcidos por el suelo pequeños trozos de zinc.

La primera pregunta sería: ¿por qué se degrada la cubierta? La segunda: ¿tiene remedio?, ¿se puede reparar una cubierta de zinc de forma eficaz?

El primer episodio que hace saltar la alarma suele ser la humedad en el interior del edificio, generalmente en los techos. Puede manifestarse de formas muy diversas: manchas amarillentas que van tornándose marrones para terminar en negras. En las paredes pueden presentarse en forma de lágrimas que se extienden hacia el suelo, todo ello acompañado, en ocasiones, de un desagradable olor a moho.

Muy diferente es cuando se produce la gotera. En este caso veremos directamente una sucesión de gotas de agua que se desprenden del techo o chorretones que bajan por la pared.

A menos que se trate de una circunstancia extraordinaria, la mancha de humedad precederá siempre a la gotera.

Las manchas negras pueden indicar la descomposición o putrefacción de determinados elementos de construcción. Se originan después de entradas cíclicas de humedad, inicialmente muy tenues, que quedan custodiadas por los materiales de fábrica y los van descomponiendo o corroyendo. Una vez secos, pueden emerger múltiples manchas de moho polvoriento y, en las habitaciones, suele reinar ese olor característico a humedad y descomposición.

Es de tener en cuenta las consecuencias negativas para la salud que puede acarrear la humedad persistente en las habitaciones.

A medida que las humedades avanzan, si no se pone remedio, la superficie afectada aumenta considerablemente y puede llegar a cubrir buena parte de techos o paredes, incluso manifestarse en el suelo.

Una vez cesan las filtraciones, aun habiéndose producido gotera, parte del agua —si no toda— quedará custodiada entre los elementos de construcción. Terminará evaporándose lentamente y podrá condensarse entre ellos. Al deteriorarse los materiales se originan esas manchas de color característico a las que acabo de referirme.

Se presenten como se presenten, se las maquille como se las maquille, lo cierto es que las manchas son de humedad; y esa humedad tiene que venir de algún sitio. Es entonces cuando llegamos a darnos cuenta de que algo puede estar pasando en la cubierta.

Hay quienes ven las manchas y, por los motivos que sean, se niegan a asociarlas con humedades. Algunos las llaman condensaciones. ¡Qué socorrida es la palabra condensación! Sirve para todo.

Así, ingenuamente, terminan ocultando las manchas con pinturas, algo así como camuflándolas. Pero ¿cómo no se darán cuenta de que la humedad viene de algún sitio, que hay que buscar ese sitio y cerrar el grifo?

Lo peor, lo grave,  en una cubierta de zinc es cuando comienzan a producirse esas filtraciones ínfimas que ni vemos ni imaginamos.

Aquí entra en juego la función de los complementos: láminas, tableros u otros elementos que suelen colocarse «por si acaso». Pues bien, llegado precisamente el caso del «por si acaso», resulta que esos elementos pueden ser los que sufran, los que se degraden, los que oculten el problema y los que terminen contribuyendo a destruir la cubierta.

Ya sabemos que se suelen recomendar láminas con una falsa sensación de seguridad. «Si por algún motivo dejase de funcionar la cubierta, ahí está la lámina, que actuará como una segunda cubierta». Falso. Todo falso. La lámina puede sacar de algún apuro, pero nunca, jamás, actuar como una cubierta perpetua.

 Tenemos que quedarnos con este dato: si fuésemos capaces de ver cuándo una cubierta permite filtraciones, por el motivo que sea, el elemento impermeable existente podría resultar útil para evacuar el agua. Pero ¿hasta dónde?

El caso es que la desplazará desde el punto de origen hasta otro punto cualquiera.

Pretender que, cuando se produce una filtración, el agua llegue dócilmente hasta los canalones o fuera de las zonas de riesgo se antoja casi imposible. Solo resulta aceptable dentro de esa jerga de los que se amparan en el consabido «llevamos X años en el sector».

Claro que una lámina puede servir de remedio mientras no se acomete una reparación. El inconveniente es precisamente que no sabemos que existen filtraciones porque la lámina las oculta.

Hemos de detenernos aquí para decir algo elemental: si surge un daño y otro elemento lo oculta, ocultar no es reparar. Por tanto, el daño original persistirá y seguirá evolucionando hasta destruir el material afectado. Y, cuando el material original se destruya, el otro elemento ya no servirá absolutamente para nada.

Al principio son cantidades muy pequeñas de agua, que pueden quedar en la periferia del punto de entrada. Cuando se produce un desajuste en la cubierta, el inicio de la filtración puede llegar a ser microscópico. Después irá avanzando hacia lo macroscópico; las entradas de agua serán cada vez más caudalosas y, al transitar sobre las láminas, antes de llegar a los canalones encontrarán multitud de puntos en los que esas mismas láminas están perforadas por las grapas de fijación.

Y es ahí donde puede comenzar la ruina oculta, que solo veremos cuando salte la alarma y aparezcan las humedades en el interior.

La triquiñuela está precisamente ahí: las láminas colocadas bajo la chapa de zinc pueden privarnos de conocer que la cubierta está dando problemas hasta que ellas mismas los manifiestan o, peor todavía, hasta que han contribuido a originarlos. Y esto hay que explicarlo bien.

 Una cubierta de chapa de zinc es fiable; por tanto, sobran los complementos impermeabilizantes. La chapa de zinc, unida a una instalación eficaz, tiene que rendir.

Eso de colocar algo «por si acaso» ya genera alguna duda: se está concibiendo de antemano que el zinc puede fallar.

Es como si comprásemos una gabardina de última moda y, como complemento, nos pusiésemos debajo un impermeable por si cala la gabardina. No tiene sentido.

Tampoco estoy diciendo que no pueda colocarse ningún complemento. Eso sí: ¡ojo con lo que se hace! Porque esos complementos pueden ser precisamente los que terminen destruyendo el zinc o los elementos que lo soportan.

Está comprobado, e incluso sentenciado en casos concretos, que determinados complementos pueden degradar los soportes y arruinar la chapa de zinc.

Muy importante. Veamos.

Generalmente, cuando una chapa de zinc permite la filtración, suele ser por leves roturas, por algún desajuste o por picaduras localizadas.

Cuando por cualquiera de estas causas comienzan las filtraciones, estas son inicialmente ínfimas. Pueden traducirse en leves gotas de agua que muchas veces ni siquiera llegan a separarse de la cara interior de la chapa y terminan evaporándose contra ella, dejando pequeños residuos. Ahí puede estar la iniciación del proceso: el fósforo que, aparentemente insignificante, terminará prendiendo el gran fuego.

Claro, es prácticamente imposible que esto se advierta desde el interior del edificio porque todavía no existe ninguna alarma visible ni ningún indicio de dominio profano que permita deducir que algo está sucediendo.

Me paro aquí para señalar algo importante:

Cuando se producen roturas o picaduras, muchas veces es porque la cubierta ya nació viciada y está interaccionando desde el primer día con elementos incompatibles.

Por ello, considero muy recomendable que un experto en cubiertas audite la cubierta no más allá de los dos primeros años de vida. El experto, por su conocimiento y experiencia de campo, ha de ser capaz de detectar si la cubierta presenta síntomas que permitan anticipar una futura patología.

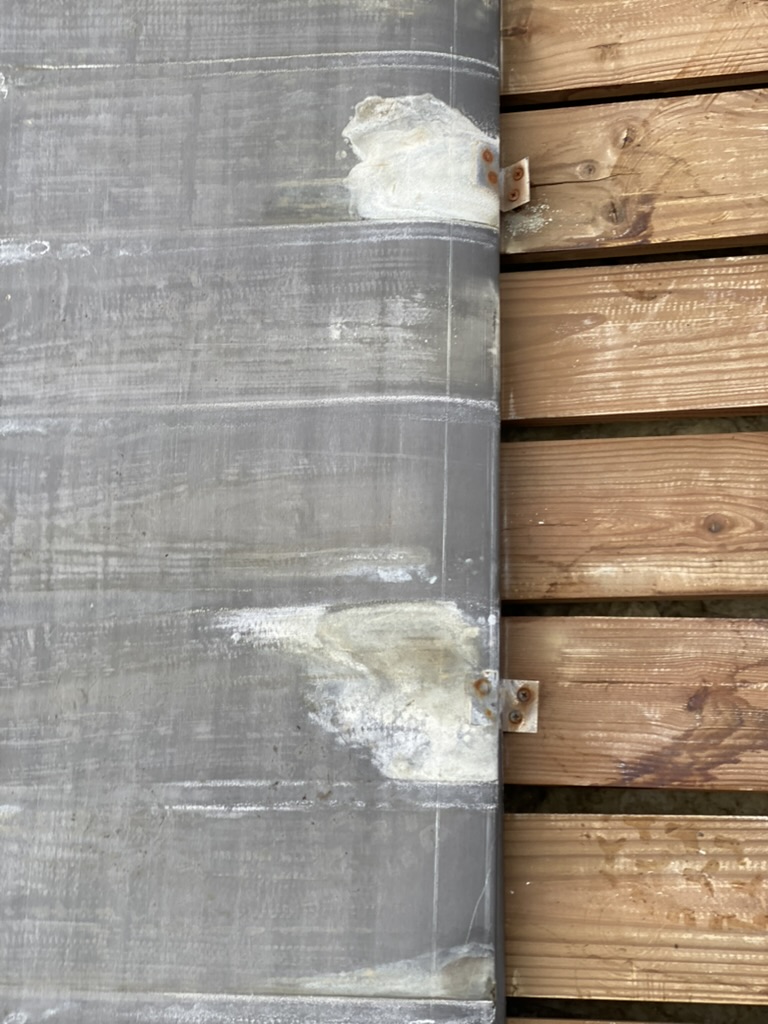

Reparaciones con masillas que dan lugar a la corrosión de la chapa
Chapas destruidas a causa de la corrosión (Instalación y reparación deficientes)

Precisamente, esas pequeñas grietas, o picaduras que comienzan siendo casi microscópicas van a ir aumentando a consecuencia de las corrosiones que en ellas mismas van a ir generando,   esos pequeños residuos de hidróxido que he mencionado,  van aumentando y quedando atrapados entre la cara interior del zinc y las láminas, empezándose  generar una masa de carbonato que ella misma interacciona de forma electrolítica con la chapa llevándola a la destrucción total hasta el punto de hacerla desaparecer.

Explicado, aunque sea someramente,  uno de los principales episodios que pueden ocurrir en una cubierta, llega la pregunta.

¿EXISTEN SOLUCIONES ?

SI, CLARO QUE SÍ.

Si se acude a tiempo, hay muchos casos en los que se puede dar solución. Aunque aquí también tengo que decir algo que he visto demasiadas veces: si no se interviene un experto, más que solucionar se puede agravar el problema.

Cuando se detecta algún desajuste en una cubierta de zinc, ha de ser un profesional quien estudie debidamente la solución y trabaje con los materiales adecuados, es decir: ZINC Y ESTAÑO. Y, SI NO LOS TIENEN O NO LOS ENCUENTRAN, QUE LOS BUSQUEN.

ESO SÍ: PINTURAS, LÁMINAS ADHESIVAS Y MASILLAS, AUTOMÁTICAMENTE FUERA, salvo que se utilicen de forma estrictamente provisional, para salir de un apuro inmediato y durante un plazo muy breve. Porque, puestos a improvisar, también podríamos acudir a una amalgama de chicle.

En aquellos casos en los que, después de un estudio minucioso, se puede planificar una solución idónea, aparece demasiadas veces el atrevido alquimista con sus productos fantásticos —telas, pinturas, amalgamas— y, sin más, se lanza sobre la cubierta.

Lo peor es que, encima, se llevan una pasta por hacer un mal trabajo.

Veamos unas imágenes. En este conjunto de cubiertas, dos podían mantenerse; a una de ellas, sin embargo, ya no se llegó a tiempo. Precisamente por haber utilizado anteriormente productos inadecuados.



Una de las cubiertas exigía de su cambio total. Se planifico el soporte adecuado. las otras cubiertas se pueden mantener.

Cubierta reparada, realizada nuevamente con chapa de zinc sobre un entablado de madera de pino

PESE A QUIEN LE PESE, UNA CUBIERTA DE ZINC NO SE PUEDE REPARAR CON TELAS, CON PINTURAS NI CON MASILLAS. UNA CUBIERTA DE ZINC SE REPARA CON ZINC Y ESTAÑO.

Bien se sabe que, reparando con MATERIALES INADECUADOS, los problemas se van sucediendo año tras año hasta que se llega a la desesperación. Y es entonces cuando el agraviado entra en desesperación y empieza a documentarse.

En la mayoría de esos casos, el único remedio termina siendo la retirada total de la cubierta, asumiendo íntegramente los costes y, en no pocas ocasiones, con escasas posibilidades de reclamación.



Manuel Álvarez

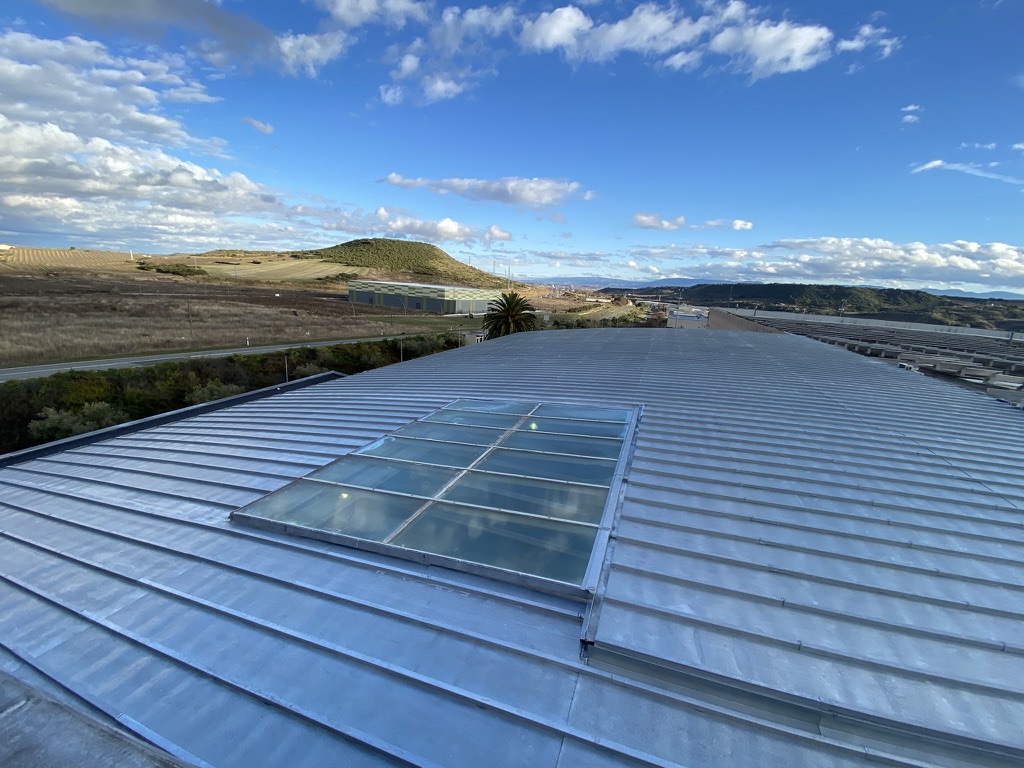

LAS VENTANAS EN CUBIERTA TAMBIÉN PUEDEN SER UN PROBLEMA

Sin duda, es un problema que pasa desapercibido. Las ventanas situadas en cubiertas o mansardas, sin singularizar en identidades comerciales, pueden terminar dando algún susto, incluso hasta el extremo de tener que ser sustituidas por haber quedado inservibles.

Fue un magnífico invento. Permiten dotar cualquier habitáculo bajo cubierta de uno de los bienes más preciados: luz natural, prestando prácticamente el mismo servicio que una ventana tradicional.

Se presentaron en el mercado como elementos eficaces y, poco a poco, fueron apareciendo diversos y sofisticados complementos destinados a mejorar sus prestaciones. Cortinillas interiores y exteriores, accionamientos automáticos, apertura y cierre a distancia, distintos sistemas de apertura, posiciones de ventilación mínima para favorecer la entrada y salida de aire, filtros destinados a impedir la entrada de insectos y, según algunos iluminados vendedores, hasta sistemas capaces de filtrar el aire de impurezas.

Prestaciones y más prestaciones que parecen dejar poco margen de duda sobre su eficacia y durabilidad.

La realidad puede ser bien distinta.

No olvidemos que estas ventanas hacen frente, por sí solas, a todas las inclemencias. En su mayoría están instaladas precisamente en algunas de las zonas más expuestas y desprotegidas de la edificación: cubiertas y mansardas, paramentos inclinados sometidos directamente a lluvia, viento, radiación solar, cambios térmicos y demás agentes atmosféricos.

A ello se añade, en demasiadas ocasiones, un escaso o nulo mantenimiento exterior. Algunas ventanas se encuentran instaladas en lugares de difícil acceso y otras solamente pueden ser practicables mediante accionamientos a distancia. Aquello que no resulta fácilmente accesible difícilmente se inspecciona y, mucho menos, se mantiene.

Para colmo, muchas de las zonas que permanentemente tienen que conservar su estanqueidad dependen de juntas, sellados, perfiles, elementos de conexión y otros componentes que, por su propia naturaleza, envejecen y terminan degradándose. Los propios fabricantes establecen operaciones de mantenimiento, recomiendan revisiones periódicas e incluso atribuyen una determinada vida útil a algunos de sus componentes.

Y ahí empieza el problema.

El fallo de cualquiera de esos elementos puede permitir el paso de cantidades ínfimas de agua. Humedades pequeñas, persistentes y repetidas que pueden permanecer durante mucho tiempo sin ofrecer una manifestación suficientemente clara como para ser identificadas.

El agua no necesita entrar en grandes cantidades para causar daño. Le basta con entrar.

Cuando finalmente aparece una mancha de humedad en el interior, nuestra primera reacción suele ser buscar su origen en el material de cubierta que rodea la ventana. Nos resistimos a creer que la causante pueda ser la propia ventana, especialmente cuando esta aparentemente continúa funcionando con normalidad.

Sin embargo, cuando la humedad termina haciéndose visible, el proceso puede llevar mucho tiempo desarrollándose y, en algunos casos, la madera que conforma la ventana presenta ya un deterioro considerable o se encuentra totalmente podrida.

La propia madera ofrece señales que no deben despreciarse.

Una de ellas es la alteración de su color original hacia tonalidades oscuras o negras. Cuando permanece húmeda puede apreciarse claramente al tacto y, en estados avanzados de degradación, aparece un característico olor a humedad y materia descompuesta. Si aparentemente se encuentra seca pero, al pasar los dedos por su superficie, estos quedan manchados por un residuo negruzco, el deterioro puede encontrarse ya en una fase muy avanzada.

Estas manifestaciones suelen aparecer con especial frecuencia en las proximidades de los ángulos de la ventana y, particularmente, en los inferiores.

Pero aquí conviene introducir una cuestión fundamental: que exista humedad junto a una ventana de cubierta no demuestra, por sí mismo, cuál es su procedencia.

El agua puede provenir del material de cubierta, del encuentro entre la cubierta y la ventana, de los elementos destinados a garantizar su estanqueidad o de la propia ventana.

Determinar su origen exige observar.

Una ventana puede funcionar perfectamente cuando se instala y, con el paso del tiempo, sufrir alteraciones. No hay nada extraordinario en ello. Lo extraordinario sería pretender que un elemento situado permanentemente a la intemperie, compuesto por diferentes materiales, juntas, mecanismos y elementos de estanqueidad, permaneciese indefinidamente inalterable sin inspección ni mantenimiento.

El verdadero problema aparece cuando ese mantenimiento no se realiza y las primeras manifestaciones tampoco se identifican.

Este artículo fue redactado originalmente hace años. Desde entonces hemos continuado inspeccionando cubiertas y observando el comportamiento de este tipo de ventanas después de largos periodos de servicio. El tiempo no ha restado vigencia a aquellas primeras observaciones; al contrario, nos ha permitido comprobar repetidamente situaciones que entonces ya llamaban nuestra atención.

En las últimas revisiones realizadas por nuestro departamento técnico, más del 90 % de las ventanas observadas con una edad de servicio próxima a los diez años presentaban problemas serios de humedad. En los casos examinados, las patologías observadas tenían relación con la propia ventana, sus componentes o sus encuentros y, en buena parte de ellos, con un evidente déficit de mantenimiento.

No pretendemos convertir ese porcentaje en una estadística general aplicable a todas las ventanas instaladas. Es, sencillamente, el resultado de nuestras propias observaciones y de las ventanas que hemos tenido ocasión de inspeccionar.

Pero hay algo que los años sí nos permiten afirmar: cuando aparece humedad alrededor de una ventana de cubierta, señalar inmediatamente al material de cubrición como causante constituye un error.

Primero hay que observar.

Después, localizar la humedad.

A continuación, seguir su recorrido.

Y solamente entonces determinar el mecanismo que ha permitido la entrada de agua y establecer su procedencia.

Porque una cosa es ver el daño y otra, muy distinta, explicar por qué se ha producido.

En nuestro departamento técnico venimos identificando y documentando minuciosamente los puntos críticos que se repiten en este tipo de ventanas. Las imágenes obtenidas durante las inspecciones permiten mostrar algo que ninguna explicación debería sustituir: el estado real de los elementos y las huellas que el agua va dejando a su paso.

Manuel Álvarez





EL ZINC Y LA MEMORIA DEL ERROR


NOTAS SOBRE UNA CORROSIÓN QUE NUNCA DEBIÓ PRODUCIRSE

La imagen que acompaña este texto ha sido tomada por el autor en obra —una entre más de un centenar obtenidas en la misma cubierta—. No es un ejemplo de manual ni una recreación didáctica: es una observación directa.

Podrían añadirse más de un centenar de imágenes similares. No lo hago por respeto al lector, para no conducirlo a la depresión antes de llegar al final del artículo.

Podría entenderse como algo extraño, como un hecho puntual. Uno de esos fenómenos que se producen en circunstancias muy aisladas y que el autor aprovecha para cargar contra algo o contra alguien. Pues no. El autor conoce de primera mano muchas situaciones similares, en mayor o menor grado.

El autor no opina desde un despacho, entre café y café, ni recorre catálogos propagandísticos para construir opiniones a partir de ellos. No. El autor sube a las cubiertas, pasa días sobre ellas, ve, observa, recoge datos, analiza y se cabrea después, en el despacho, cuando comprueba la ineptitud con la que se ejecutan determinados trabajos.

Trabajos de acabado en los que se manejan materiales excelentes; materiales que aportan, además de durabilidad, un plus de distinción a las edificaciones que protegen.

Y, pese a ello, en demasiadas ocasiones se trata al material como si fuese tela de paraguas barato, destinada a terminar pronto en el paragüero para ser remendada.

¿Acaso no resulta repugnante que un material capaz de ofrecer semejantes prestaciones termine deteriorado por la mano de ineptos que pretenden hacerse pasar por doctos,  simplemente porque llevan años en el sector o porque exhiben imágenes de obras llamativas con las que atraer la atención del sufridor ignorante?

Años, muchos años, llevan soterrados millones de cadáveres y no por eso dejan de ser cadáveres. Como si decir «llevamos 50 años en el sector» exonerase de ineptitud. Llevar años en el sector sin haber cambiado nada y, además, presumir de ello no es más que una confesión de estancamiento comercial.

Hay quienes, desde que dejaron de ser imberbes, no se han afeitado y, con los años, solo pueden presumir de eso. Porque la barba también va a menos y hasta puede acabar dando sensación de desaliño personal.

Hay sistemas constructivos que no necesitan defensa. Funcionan desde hace siglos y, cuando fallan, casi siempre lo hacen por errores ajenos al propio material, no por debilidad de este.

La chapa de zinc sobre soporte de madera maciza —particularmente pino— pertenece a esa categoría. Es una solución suficientemente contrastada cuando se ejecuta correctamente. Cuando no es así, las consecuencias pueden ser graves.

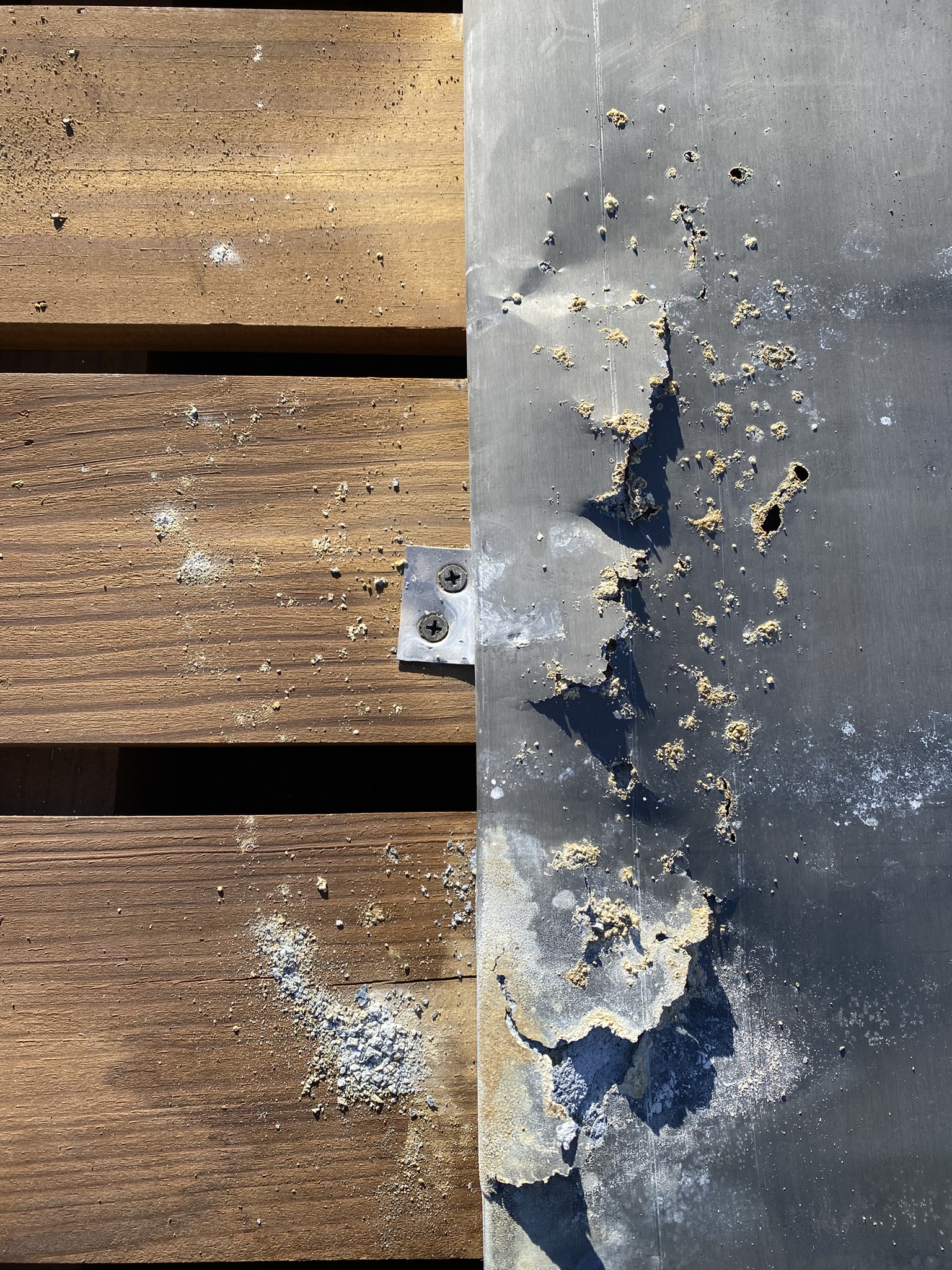

La imagen muestra la cara interior de una chapa de zinc con corrosión severa, localizada y plenamente desarrollada. Un caso especialmente significativo porque el soporte es correcto, el material es correcto y, aun así, el zinc ha sufrido un deterioro incompatible con el comportamiento que cabría esperar de ese sistema constructivo.

Conviene, por tanto, analizar qué ocurrió.

Cara interior de una chapa de zinc sobre soporte de madera maciza. La corrosión localizada por picaduras no aparece en los puntos de contacto con el hierro, sino en su entorno inmediato, evidenciando un proceso galvánico inducido por elementos metálicos incompatibles en presencia de humedad. Fotografía del autor.

TÓMESE LA  IMAGEN ANTERIOR COMO PORTAVOZ DE CÓMO ESTABA CONSTRUIDA UNA CUBIERTA DE MÁS DE DOS MIL METROS CUADRADOS.

Se trabajó con materiales de primer orden. Entablado de madera de pino, como marcan los cánones; a la antigua usanza, con tablas de anchura normalizada, separadas entre sí y sobre una excelente cámara de ventilación. Aparentemente, lo mejor de lo mejor. Mejor, imposible.

Falló la mano del hombre. Y de eso no cabe la menor duda. Falló por desconocimiento y, en algún momento, incluso por falta de lógica. ¿O cómo se le puede llamar?

¿A quién se le ocurre fijar las tablas con puntas casi de alfiler, de esas que parecen más propias de trabajos de tapicería? Bueno, tontos no eran. La duda, en algún momento, debió de asaltarles, porque para dejar aparentemente bien fijadas las tablas comenzaron a clavar puntas como si estuviesen dando puntadas de hilo sobre una tela.

Y es normal: con dos puntas, la tabla se levantaba al menor esfuerzo. Entonces el intrépido oficial debió de pensar —en este caso sí pensó—: si se levanta, le clavo más puntas y asunto resuelto. ¿Que no llegan dos? Pues cinco, seis… las que hagan falta.

En conclusión: gastaron más puntas que si hubiesen hecho el trabajo correctamente.

Qué pena que nadie se hubiese parado a leer algún artículo en el que se explica que las tablas deben fijarse con puntas de hierro helicoidales, colocadas con herramienta neumática, y que las cabezas deben quedar hendidas al menos 3 mm en la madera. Con dos puntas correctamente colocadas habría sido suficiente. Se habrían ahorrado tiempo, dinero y, sobre todo, no habrían condenado la cubierta, al menos por este motivo. CITO ESTE  MOTIVO, PORQUE EN LA IMAGEN SE LEEN MÁS COSAS.

Cuando lo evidente distrae

El primer impulso suele ser señalar a la madera.
Se habla de pH, de acidez, de supuestas incompatibilidades. Todo suena técnico, pero explica poco.

El pino presenta un pH compatible con el zinc. No es una opinión: es un hecho contrastado por siglos de construcción. Y, si existen dudas, se analiza el pH y asunto concluido.

La madera, en este caso, no ataca. Sostiene. Y lo hace correctamente.

Si el zinc se corroe aquí, no es por estar sobre madera. Es porque no está solo.

El hierro: discreto, eficaz y devastador

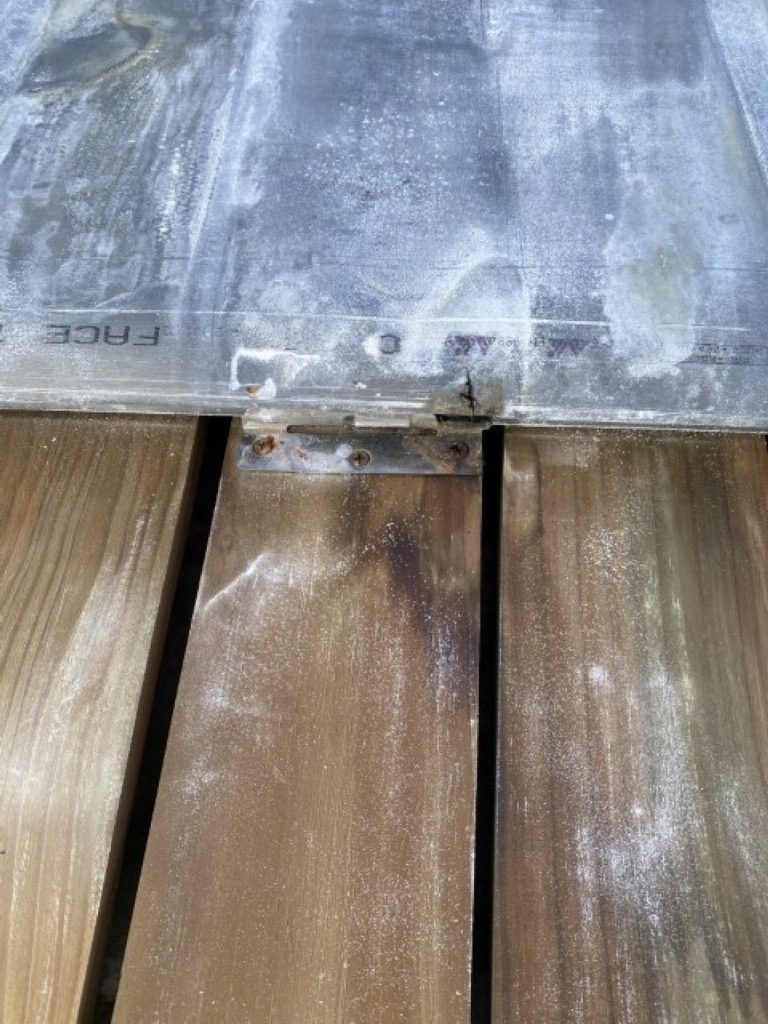

En la imagen se observan puntillas de hierro —tipo alfiler— sobresaliendo del soporte y una grapa fijada con tirafondos, también de hierro. Nada espectacular. Nada que alerte durante una visita rápida. Son esos detalles que muchas veces se despachan con un “esto siempre se ha hecho así”.

En teoría, cabría pensar que serían las puntillas las que terminarían corroídas. Empero, es el zinc el que acusa las consecuencias. Resulta cuando menos llamativo que unos elementos tan diminutos sean capaces de provocar semejante deterioro en una chapa de zinc.

¿Por qué sucede este fenómeno? La explicación es sencilla: en presencia de humedad y contacto eléctrico entre ambos metales, el zinc, más activo electroquímicamente que el hierro, actúa como metal de sacrificio y se corroe preferentemente, protegiendo al hierro.

Y es precisamente ahí donde comienza el problema.

Desde el punto de vista físico-químico, la presencia de hierro introduce una asimetría fundamental. En presencia de humedad —y la madera puede retenerla— el sistema deja de comportarse como un conjunto pasivo. Se establece una pareja galvánica en la que el zinc asume el papel de ánodo y el hierro el de cátodo.

El resultado es claro: el hierro permanece y el zinc se consume.

El daño que no ocurre donde se espera

Uno de los aspectos más reveladores de la imagen es que las puntillas han producido hendiduras mecánicas en la chapa, pero la corrosión no aparece únicamente en el punto exacto de contacto. Se desarrolla también en su entorno inmediato.

No es un capricho. Es electroquímica.

En un sistema galvánico, el metal más noble no se corroe preferentemente; condiciona el proceso. El metal activo se disuelve en su entorno, no necesariamente de forma exclusiva bajo el punto de contacto. El hierro permanece; el zinc paga la factura.

Las picaduras observadas —múltiples, dispersas y profundas— no son aleatorias. Constituyen la manifestación visible de un proceso electroquímico desarrollado en presencia de humedad, contacto metálico y tiempo.

El escenario real: un lago de contaminación

La corrosión no aparece únicamente porque exista hierro. Aparece porque se ha permitido que se forme el medio adecuado.

Residuos de madera adheridos a la cara interior de la chapa. Humedad persistente. Sales inevitables. Oxígeno limitado. Metales incompatibles compartiendo vecindad sin aislamiento.

Un pequeño lago de contaminación electroquímica, perfectamente funcional y perfectamente ignorado.

No aparece en planos. No figura en memorias. No se mide con calibre. Se genera durante la ejecución, cuando la experiencia se confunde con rutina y la tradición con descuido.

La madera como soporte válido

Conviene decirlo sin ambigüedades: la madera no es la culpable.

Es el soporte que sigo considerando válido en mis informes técnicos. No ataca al zinc. No lo degrada. Cumple correctamente su función cuando se selecciona y ejecuta de forma adecuada.

Pero aquí conviene hacer una precisión.

Permítaseme incluso una observación como nieto de carpintero: la madera hincha y deshincha, como se decía en el taller. Técnicamente, absorbe y cede humedad y, como consecuencia, experimenta movimientos sucesivos de hinchazón y merma.

La tabla que nos ocupa se encuentra sobre una cámara de aire ampliamente ventilada. Por tanto, queda sometida a variaciones higrotérmicas que provocan cambios periódicos en su contenido de humedad y, con ellos, movimientos dimensionales.

Ojo a este fenómeno.

Las tablas fueron fijadas mediante puntillas lisas, de escasa sección y con una capacidad de anclaje insuficiente para el trabajo que se les encomendó. Cuando la madera aumenta su contenido de humedad y cambia dimensionalmente, ejerce esfuerzos sobre esas fijaciones. Cuando posteriormente merma, nada garantiza que una puntilla que ha comenzado a desplazarse regrese con ella a su posición inicial.

Repítase el ciclo una vez, otra y otra.

El resultado estaba allí: algunas puntillas habían perdido progresivamente su posición original, quedando sus cabezas elevadas sobre la superficie de la tabla hasta entrar en contacto con la cara interior de la chapa de zinc.

Y ya está el lío formado.

Hierro. Zinc. Contacto entre ambos. Humedad disponible.

Ya está la serie en el primer capítulo.

¿Difícil de creer? Puede ser. Empero, la prueba ahí estaba y quedó suficientemente documentada, por si acaso.

El zinc no admite frivolidades

El zinc es un material “noble”,  pero no indulgente.

No tolera improvisaciones metálicas. No perdona el hierro desnudo. Exige aislamiento estricto de cualquier elemento incompatible, limpieza rigurosa durante la ejecución y vigilancia en los puntos singulares.

No basta con que el sistema sea correcto.
Hay que construirlo correctamente todos los días.

Porque en una cubierta de zinc cualquier fallo, por pequeño que parezca, puede terminar generando una patología de enorme alcance.

Conclusión

La corrosión observada no invalida el sistema zinc–madera. Al contrario: lo explica.

No es un defecto del material, sino la consecuencia lógica de haber obligado al zinc a trabajar como lo que no debe ser en una cubierta: un ánodo sacrificial al servicio del hierro.

Manuel Álvarez Sandez.

LA PLANCHA DE PLOMO FRENTE A LOS AGENTES HUMANOS

PRECAUCIONES EN LA INSTALACIÓN DE LA PLANCHA DE PLOMO

Este artículo no pretende enseñar a trabajar el plomo. Pretende llamar la atención de quienes lo proyectan o lo ejecutan apartándose de un conocimiento contrastado y sustituyéndolo por soluciones nacidas de la ocurrencia, de la moda o, sencillamente, de sus propios sueños.

ABSTRACT

El plomo laminado ha demostrado durante siglos unas prestaciones extraordinarias en la construcción. Precisamente esa reputación ha llevado, en demasiados casos, a utilizarlo como si el material, por sí solo, fuese garantía suficiente de durabilidad. No lo es. Las diferentes oportunidades que he tenido de analizar obras antiguas demuestran tanto la calidad del plomo como el profundo conocimiento con que fue trabajado.

He tenido la magnífica oportunidad de estudiar sobre el terreno cubiertas de plomo tan emblemáticas como las de la iglesia de San Sebastián, en Salamanca; el Palacio Real de La Granja de San Ildefonso; el Monasterio de El Paular, en Rascafría; la Catedral de Palencia; la Catedral de Ávila; la iglesia de los Jesuitas, en Toledo; el Palacio de Carlos V, en Granada; el Palacio Real de Madrid; la ermita de San Antonio de la Florida; la Catedral de León y la Diputación Foral de Navarra, Monasterio del Escorial, Cuartel general del Aire (Madrid)  entre muchas otras.

El pertinaz estudio de estas cubiertas ha sido de lo más ilustrativo en lo que se refiere tanto al metal como a su soporte y a la forma de trabajarlo. En ellas se puede deletrear el oficio y la perspicacia con que se ejecutó la obra. No olvidemos que los monumentos mencionados, salvo un par de excepciones, cuentan con edades muy considerables.

Sé que quien lee este tipo de información no lo hace por simple curiosidad, sino por saber o porque algo puntual le inquieta y le induce a buscar respuestas. Por eso, la información ha de ser veraz, sin fisuras, sin trampas y transparente.

¿Qué quiero decir con esto?

Aparte de las obras mencionadas, he tenido la misma oportunidad en muchas otras que, por sí solas, llenarían este artículo. Todas ellas fueron estudiadas con motivo de alguna intervención o reforma. La eternidad de lo construido no existe.

Algunas de las obras mencionadas no llegaron siquiera a los diez años de vida. Es decir, no deben tomarse todas ellas como referentes de siglos de duración. Por unas causas u otras, en todas hubo que intervenir; hubo que desmembrarlas para poder rehacerlas.

Y ahí está el dato.

En dislocar lo hecho para poder escudriñar todo lo que configura la cubierta.


Por sus características, podemos considerar el plomo entre los mejores materiales para diversos empleos en construcción, tanto en obra nueva como en rehabilitación. Goza de una resistencia muy alta y es extraordinariamente maleable, lo que le permite adaptarse a superficies muy heterogéneas.

Solo en lo que a la resistencia y prestaciones del metal se refiere, podría citarse su empleo en sarcófagos, tuberías subterráneas que todavía perduran, revestimientos de estanques de agua, amalgamas de sellado, protección de ornamentos o como elemento estabilizador y de reparto de cargas. Un sinfín de aplicaciones en construcción que dan buena cuenta de la confianza que históricamente se depositó en él.

Se le llegó a considerar eterno, junto con el cobre.

Antes de continuar, una llamada de atención a los sabelotodo, a los nuevos técnicos, a los nuevos facultativos: ¿de dónde han extraído los conocimientos para afrontar nuevas instalaciones de plomo desviándose por completo del oficio ancestral?

Uno se hace la pregunta.

Si muchas de las obras existentes cuentan con siglos de antigüedad y, porque todo tiene su final, llega el momento de modificarlas, repararlas o hacer otras nuevas, ¿por qué se abandona aquello que durante tanto tiempo demostró funcionar? ¿Por qué se prescinde de lo que dicta el libro de la sabiduría?

Quizá no se me entienda.

Voy a ser más claro.

¿Por qué existen cubriciones de plomo con siglos de antigüedad y otras no consiguen sobrepasar unas pocas décadas?

Voy a ser más contundente todavía:

algunas cubriciones no han llegado a durar ni meses.

Ya sé que lo que digo es duro.

Pero es real.

Se confía en el plomo como material, y claro que se puede confiar. El problema empieza cuando alrededor del plomo aparecen la eficiencia energética, los aislamientos, los tableros prefabricados, las cámaras de aire, las láminas de los más diversos estilos, los sellados garantizados por no sé cuántos años y, además, un montón de ineptos en la materia opinando. Y al final, el plomo se corroe.

Voy a poner un par de ejemplos directos.

En dos catedrales se realizaron cubiertas nuevas de plomo y, a los pocos años, hubo que retirarlas. En una de ellas, poco faltó para que el propio soporte terminase seriamente comprometido.

Y cuidado con un detalle: en una de esas obras, si no me falla la memoria, los facultativos implicados impartían clases en alguna universidad.

Entonces uno se pregunta: ¿Se puede consentir esto?.

El plomo tiende a comportarse, en teoría, como lo hacen otros materiales, en el sentido de que, según se recoge en textos antiguos, “si una lámina es suficientemente delgada, resistirá una fuerza prácticamente infinita aplicada regularmente a sus dos caras”. Resulta imposible que una lámina de plomo presionada entre dos superficies planas sufra una deformación importante rebasando los límites de aquellas. La lámina de plomo no disminuye su espesor de forma importante. La fluencia del plomo a temperatura ambiente varía, además, con su composición.

la plancha de plomo acusa los fallos del soporte que se volvió inservible

Por esa confianza en su durabilidad, el plomo se empleó para techar edificaciones, mayormente singulares. Se utilizó también como elemento adyacente a otros materiales, como la pizarra o la teja, así como para la cubrición de linternas y ornamentaciones. De este modo podemos encontrar techos cubiertos totalmente con plancha de plomo, cubiertas de teja o pizarra con rematerías —limas, encuentros, etc.— realizadas con plomo, así como cubriciones de muros y canalones ejecutados con este mismo metal.

A juzgar por la antigüedad de algunas obras, la plancha de plomo estaría fuera de toda duda y cabría su empleo en cualquier circunstancia. Pero no hemos de olvidar que los oficios anteriores conocían perfectamente el material y su comportamiento, que es precisamente lo que en la actualidad nos falta.

No son pocos los conocimientos necesarios para trabajar la plancha de plomo. En la mayoría de los casos, en la actualidad, se instala con absoluto desconocimiento, sin tener en cuenta una serie de factores adversos que terminan anulando la funcionalidad de un material considerado entre los mejores.

Pongamos, por ejemplo, el atrevimiento de realizar cualquier cubrición utilizando como soporte tableros aglomerados y, sobre ellos, una lámina separadora. Nuestras investigaciones, llevadas al raciocinio, demuestran que esa práctica es una aberración. Igualmente aberrante es utilizar masillas para sellar uniones en canalones u otras rematerías. Cuando se ejercen estas prácticas, simplemente se denota que hay ayuno de oficio para trabajar un metal con magníficas prestaciones.

Curiosamente, el plomo, por su propia naturaleza, permite la limpieza y admite el estañado de perpetuo, a menos que esté corroído; solo hay que saber hacerlo.

El plomo, casi comparable al cobre, tiene una alta resistencia a la corrosión. Por otro lado, es altamente vulnerable ante determinados medios ácidos o básicos y muy dado a las deformaciones y roturas por tensión. Estos datos merecen una explicación científica que no cabe en este artículo.

Una de las deformaciones más acusadas que presenta la plancha de plomo son las roturas por tensión o resquebrajamientos. Se producen mayormente en los canalones, aunque también pueden aparecer en las planchas de cubierta.

Roturas en canalón de plomo

Es un error hacer canalones de plomo si no se tienen en cuenta una serie de factores. Lo mismo puede suceder cuando nos disponemos a cubrir muros empleándolo a modo de albardilla. Instalar el plomo pensando que, por ser uno de los mejores materiales y adaptarse a cualquier superficie, todo está resuelto, es uno de los mayores errores que se pueden cometer. Hay que disponer soportes adecuados y realizar una instalación exageradamente meticulosa; de lo contrario, la ruina está asegurada.

imagen clara de como se llegan a producir las condensaciones que terminaran destruyendo la plancha de plomo , incluso la estructura portante de acero.El simple contacto del plomo con determinados medios, como pueden ser morteros, maderas u otros metales, así como la obstaculización de sus movimientos de dilatación o contracción, a los que está obligado, pueden ser suficientes para llevarlo a la ruina sin posibilidad de arreglo.

Las soluciones diluidas de ácidos orgánicos desprendidas por determinadas maderas pueden corroer lentamente el plomo. El efecto corrosivo puede aumentar cuando existe condensación continua en la cara interior de la cubierta, fachada u otro elemento, al absorber esa humedad los ácidos orgánicos procedentes de la madera de la subestructura.

“No olvidemos que el plomo es anfótero y puede actuar como ácido o como base. Según se recoge en la literatura técnica, consigue transformar sales de plomo en ácidos y sales de tipo metálico.”

A largo plazo, la condensación puede causar una corrosión apreciable en el plomo.

Los hormigones y morteros de cemento contienen cierta cantidad de cal libre que, en presencia de humedad, puede iniciar un lento ataque corrosivo sobre el plomo. Por ello, debe evitarse el contacto directo entre el plomo y el hormigón durante el fraguado y mientras la carbonatación de esa cal libre por reacción con el dióxido de carbono de la atmósfera sea todavía lenta.

Cubierta de plomo destruida por corrosión sin ninguna posibilidad de arreglo.



SI ES DE SU INTERÉS, PUEDE ACCEDER  UN DOSSIER DE IMÁGENES TOTALMENTE INÉDITAS

Las imágenes que recoge este dossier no son meramente ilustrativas. Forman parte de un trabajo de investigación realizado sobre una cubierta con muy pocos años de vida y constituyen, por sí mismas, una fuente excepcional de información.

Su estudio nos ha permitido extraer datos inéditos y especialmente reveladores sobre el comportamiento real de este tipo de soluciones constructivas.

A priori, la cubierta había sido ejecutada con todas las garantías e incorporando elementos que, sobre el papel, debían mejorar su comportamiento, entre ellos un soporte de madera bajo la chapa.

Sin embargo, la investigación puso de manifiesto una realidad bien distinta: aquello que se había dispuesto con la mejor intención terminó creando las condiciones que condujeron a la ruina total de la cubierta, llegando incluso a afectar a elementos de la propia estructura.

SI ES DE SU INTERÉS, PUEDE ACCEDER  A UN DOSSIER DE IMÁGENES TOTALMENTE INÉDITAS

Las imágenes que recoge este dossier no son meramente ilustrativas. Forman parte de un trabajo de investigación realizado sobre una cubierta con muy pocos años de vida y constituyen, por sí mismas, una fuente excepcional de información.

Su estudio nos ha permitido extraer datos inéditos y especialmente reveladores sobre el comportamiento real de este tipo de soluciones constructivas.

A priori, la cubierta había sido ejecutada con todas las garantías e incorporando elementos que, sobre el papel, debían mejorar su comportamiento, entre ellos un soporte de madera bajo la chapa.

Sin embargo, la investigación puso de manifiesto una realidad bien distinta: aquello que se había dispuesto con la mejor intención terminó creando las condiciones que condujeron a la ruina total de la cubierta, llegando incluso a afectar a elementos de la propia estructura.

Por eso estas imágenes tienen un valor especial. No muestran únicamente daños. Permiten seguir el proceso, interpretar sus causas y comprender cómo una solución aparentemente correcta puede contener, desde su origen, el mecanismo de su propio fracaso.

SI ES DE SU INTERÉS, PUEDE ACCEDER  A UN DOSSIER DE IMÁGENES TOTALMENTE INÉDITAS

Las imágenes que recoge este dossier no son meramente ilustrativas. Forman parte de un trabajo de investigación realizado sobre una cubierta con muy pocos años de vida y constituyen, por sí mismas, una fuente excepcional de información.

Su estudio nos ha permitido extraer datos inéditos y especialmente reveladores sobre el comportamiento real de este tipo de soluciones constructivas.

A priori, la cubierta había sido ejecutada con todas las garantías e incorporando elementos que, sobre el papel, debían mejorar su comportamiento, entre ellos un soporte de madera bajo la chapa.

Sin embargo, la investigación puso de manifiesto una realidad bien distinta: aquello que se había dispuesto con la mejor intención terminó creando las condiciones que condujeron a la ruina total de la cubierta, llegando incluso a afectar a elementos de la propia estructura.

Por eso estas imágenes tienen un valor especial. No muestran únicamente daños. Permiten seguir el proceso, interpretar sus causas y comprender cómo una solución aparentemente correcta puede contener, desde su origen, el mecanismo de su propio fracaso.

Todas las imágenes incluidas en este dossier forman parte de nuestro trabajo de investigación y se encuentran protegidas por derechos de autor. Queda prohibida su reproducción, publicación, difusión o utilización, total o parcial, sin autorización expresa.



 UN DOSSIER DE IMÁGENES INÉDITAS.

 Manuel Álvarez



PANELES SOLARES SOBRE CUBIERTAS DE ZINC

Estad  usted en uno de los artículos más visitados de nuestra web.

SE PUEDEN INSTALAR PANELES SOBRE LAS CUBIERTAS CON PLENAS GARANTÍAS

Sí, pero mucho cuidado con las fijaciones de la subestructura de los paneles.

ABSTRACT

Instalar paneles solares sobre una cubierta metálica es perfectamente posible. Lo que no es admisible es hacerlo sin una planificación rigurosa, ignorando por completo el comportamiento al que, por su propia naturaleza, están sometidos los metales. Comportamiento que, lejos de ser un inconveniente, es necesario respetar para que la cubierta pueda ofrecer la mayor durabilidad posible.

Es una auténtica aberración llegar a una cubierta metálica, agujerearla hasta encontrar el forjado e incrustar pértigas de hierro que posteriormente van a sellarse contra el metal. Es una auténtica aberración asentar apoyos directamente sobre las chapas, como igualmente lo es utilizar grapas de fijación sobre las juntas longitudinales.

Y una pregunta: ¿dónde están las homologaciones de todo lo que acabo de citar?

¿Dónde están las homologaciones de esos hierros clavados y después sellados con masilla? ¿De esas placas apoyadas directamente sobre el metal? ¿Y de esas grapas que algún lumbreras diseñó para aprisionar las juntas longitudinales de las chapas?

¿A alguien le puede caber en la cabeza cubrir casi totalmente una cubierta metálica con paneles, dejándolos separados apenas 15 cm de la superficie del metal, y utilizar ese hueco para sembrarlo de cables sin el menor orden?

Prácticamente todas estas instalaciones cuentan con el V.º B.º o con un proyecto firmado por algún técnico. Ya me gustaría a mí saber dónde adquirieron los conocimientos específicos sobre el comportamiento de las cubiertas metálicas para avalar determinadas soluciones.

¿Hasta dónde llega la autocrítica que cualquier técnico ha de aplicarse? ¿Cómo pueden pasar inadvertidas cuestiones tan básicas? Firmar aquello que no se conoce suficientemente es grave. Avalarlo técnicamente, más todavía. Cuando se actúa así, yo no hablaría únicamente de falta de conocimientos; hablaría también de falta de escrúpulos profesionales.

Porque proyectar una instalación fotovoltaica es una cosa. Conocer cómo trabaja una cubierta metálica, cómo dilata, cómo se deforma y qué consecuencias puede tener bloquear sus movimientos naturales, es otra muy distinta.

Este artículo no nace de una reflexión ni de una opinión personal. Nace de la observación directa, de la experiencia de campo y del análisis del comportamiento real de cubiertas metálicas sometidas a este tipo de intervenciones.




Es cada vez más frecuente que la cubierta de un edificio termine convirtiéndose en la plataforma de apoyo de paneles o placas solares. Por múltiples razones, que no vienen ahora al caso, las cubiertas son uno de los lugares más apropiados para instalar estos generadores de energía. Basta con dirigir la mirada hacia las cubiertas de cualquier zona urbanizada para comprobar la cantidad de paneles que, en mayor o menor número, se sitúan sobre buena parte de ellas.

No es cometido de este artículo hablar de las prestaciones de los paneles, sino de lo que puede suceder —y de hecho sucede— en una cubierta de zinc cuando su instalación no se proyecta adecuadamente o cuando no se tienen en cuenta determinados factores esenciales.

Conviene recordar algo elemental: la cubierta, sea del material que sea, es una de las partes más importantes de un edificio. Es la que cobija y protege todo lo que queda debajo. Por eso debe mantenerse permanentemente en condiciones de servicio.

En este caso vamos a hablar de la instalación de paneles solares sobre cubiertas de zinc. Podríamos incluir también las cubiertas de cobre, pero las características y el comportamiento de ambos metales son suficientemente distintos como para no tratarlos de la misma manera.

El cobre no requiere las mismas precauciones que el zinc, aunque también deben estudiarse cuestiones importantes, especialmente las relativas a las fijaciones y a la compatibilidad entre materiales. Incluso puede darse el caso de que sea el propio cobre el que repercuta negativamente sobre determinados elementos de la estructura o de los paneles.

En una cubierta de zinc sucede con frecuencia lo contrario: es la propia chapa de zinc la que termina soportando las peores consecuencias.

La chapa de zinc, tan utilizada en cubiertas, es un material duradero, pero exige una cuidadosa planificación de su puesta en obra si queremos obtener de ella su máxima vida útil.

La instalación de paneles solares sobre cubiertas de zinc es cada vez más frecuente y, a la vista de algunos resultados, no deja de ser preocupante. Los efectos ya se están viendo.

Desde hace aproximadamente veinticinco años venimos observando y estudiando el comportamiento de distintas cubiertas de zinc sobre las que se han instalado paneles solares.

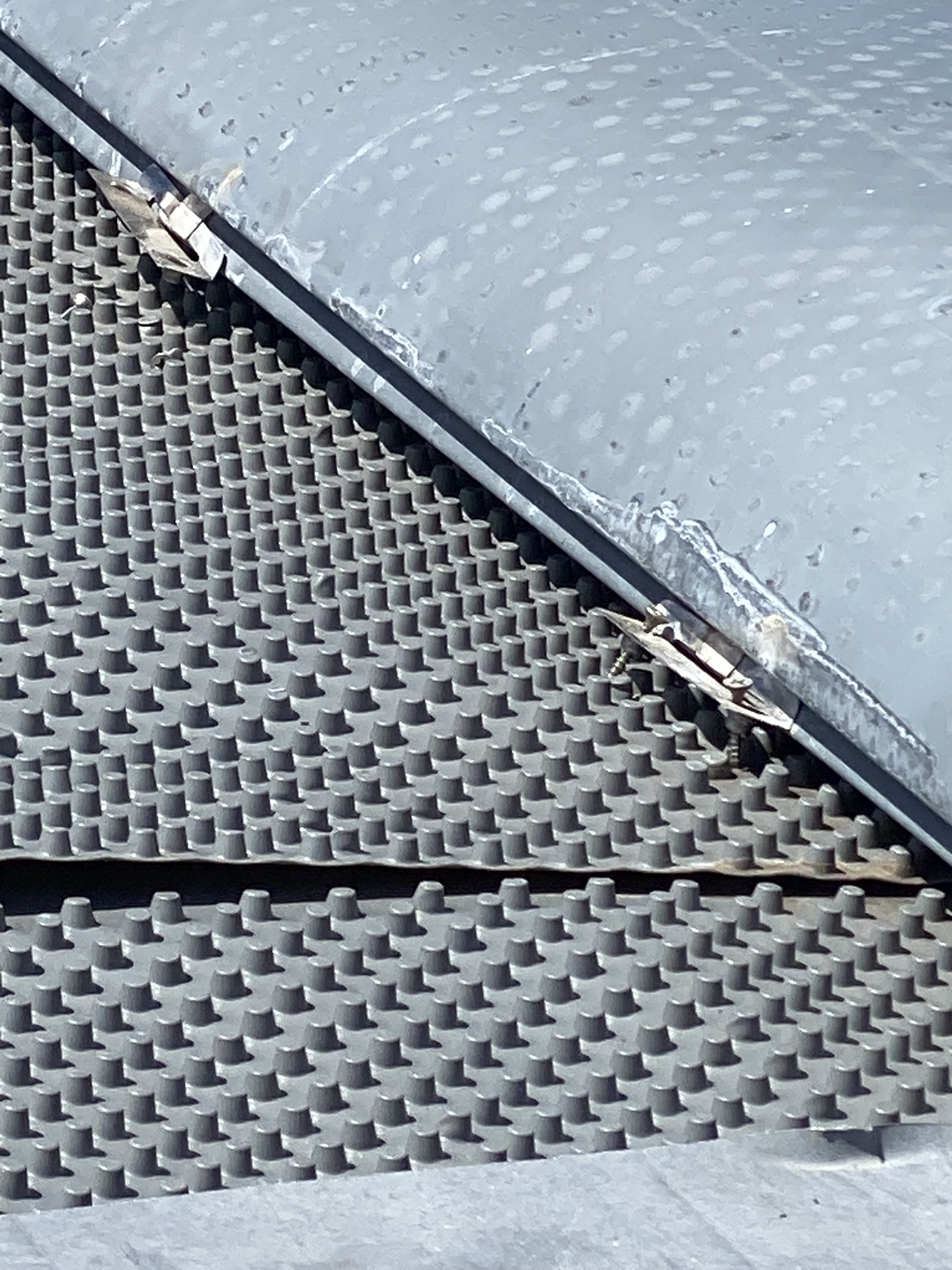

Cubierta de zinc con más de 25 años de servicio, resuelta sobre entablado de madera

A la vez realizamos diversos ensayos sobre diferentes sistemas de soporte para el apoyo estructural de los paneles. El tiempo de estudio va dando sus frutos y permite obtener datos veraces y fiables sobre comportamientos muy diferentes.

No es fácil dictaminar con certeza por qué una cubierta de zinc con paneles solares termina corroída e inservible y atribuir directamente la causa a los paneles, cuando otra cubierta, también ocupada por ellos, no presenta los mismos daños.

Contenido técnico protegido
Este contenido está protegido por contraseña. Por favor, introduce una contraseña para desbloquear el contenido.



PARA QUIENES TODAVÍA CREEN QUE LA CHAPA DE ZINC NO SE DILATA

No me voy a cansar de decir, y de demostrar, el alto grado de dilatación que puede experimentar la chapa de zinc y cómo esas dilataciones pueden originar problemas muy serios en una cubierta.

Hay un término que no podemos pasar por alto: deformación plástica.

Se produce cuando un material es obligado a deformarse por la acción de un agente externo y, una vez que ese agente cesa, no es capaz de recuperar su geometría original. La deformación queda de forma permanente.

Pero en el zinc esto no significa que, una vez deformado, el material quede estabilizado. No.

La chapa continúa sometida a los mismos ciclos de dilatación y contracción. Los agentes siguen actuando, pero ahora lo hacen sobre una geometría que ya ha quedado deformada. Y ahí es donde el problema puede ir creciendo: una deformación previa modifica la forma en que la chapa recibe y transmite los movimientos posteriores.

Eso es precisamente lo que muchas veces no se entiende: la deformación plástica no pone fin al movimiento del zinc; simplemente cambia el punto de partida desde el que ese movimiento continúa.

Curioso, pero una simple chapa de dos metros de largo por 17 cm de ancho, es capaz de prolongarse inicialmente hasta 3 cm ejerciendo una fuerza de aproximadamente 20Kg y quedarse deformada. Podría parecer increíble, pero lo que se ve es sencillamente indiscutible.
Y esto pude comprobarlo recientemente en una cubierta de apenas un año. Todo se debió a un despiste. Despiste que se pudo verificar al auditar la cubierta voluntariamente nada más pasar el primer verano de servicio……….

Contenido técnico protegido
Este contenido está protegido por contraseña. Por favor, introduce una contraseña para desbloquear el contenido.



Informe técnico sobre la sustitución de cubierta en factoría RAMONDÍN

La firma RAMONDÍN confió a Manuel Álvarez el peritaje de sus cubiertas de zinc, que concluyó en la comprensible e inexcusable retirada y posterior reposición de parte de las cubiertas de sus instalaciones. Dicho así parece una obra más. No lo fue.

Lo que allí existía era una cubierta de zinc afectada por una suma de patologías que, llegado el momento, permitieron que el viento hiciese valer su fuerza con escasa oposición. El resultado fue el que cabía esperar cuando una cubierta no es capaz de cumplir con una de sus obligaciones más elementales: permanecer en su sitio.

No estamos ante una cuestión estética, una pequeña deficiencia o uno de esos socorridos «incidentes» con los que a veces se pretende suavizar lo que no admite demasiado adorno. El viento desplazó la cubierta y provocó daños de tal entidad que fue necesario retirar lo que quedaba de ella y también su soporte.

Y aquí empiezan a sobrar los eufemismos.

No fue una reparación menor. Tampoco una operación destinada a mejorar lo existente. Fue una intervención de gran envergadura que obligó a desmontar el sistema anterior y a plantear otro completamente diferente. Porque cuando un sistema ha demostrado físicamente que no es capaz de responder adecuadamente a las solicitaciones para las que debería estar concebido, empeñarse en reproducirlo sería una forma bastante curiosa de entender la técnica.

El peritaje había explicado el fracaso. Tocaba ahora evitar su repetición. Se estudió específicamente la solución a ejecutar y la conclusión fue clara: no reproducir el sistema fallido.

Se optó por chapa de zinc de mayor espesor y por un sistema de junta de listón, concebido y ejecutado con criterios distintos a los de la cubierta sustituida. No se trataba de maquillar lo anterior ni de devolver las piezas a su sitio esperando que el viento, la próxima vez, tuviese mejores modales. Se trataba de construir una cubierta capaz de comportarse como tal.

Desde Cumalsa, S.L. mantenemos el empleo de zinc natural de Asturiana de Laminados, material cuyo comportamiento conocemos sobradamente cuando se utiliza con criterio técnico y se instala mediante sistemas adecuados. En esta actuación se han empleado más de 10 toneladas de zinc para cubrir y proteger los edificios de oficinas de una de las principales compañías del mundo dedicadas a la fabricación de cápsulas.

La magnitud de la intervención permite hacerse una idea bastante precisa de lo sucedido. Para corregir el problema no bastó con sustituir unas chapas, añadir unas fijaciones o aplicar alguno de esos remedios que sirven, sobre todo, para aplazar el problema. Hubo que retirar la cubierta, retirar su soporte y empezar de nuevo con otro sistema constructivo.

Las cosas son lo que son.

Una cubierta que se desplaza por la acción del viento no ha «envejecido prematuramente», ni ha tenido mala suerte, ni ha sufrido una pequeña incidencia. Ha fallado. Y si el fallo obliga a desmontarla junto con su soporte y sustituir el sistema por otro diferente, tampoco estamos ante una reparación: estamos ante la consecuencia de algo que estuvo mal planteado o mal ejecutado desde el principio.

Estas situaciones no deben tratarse con exquisitez ni diplomacia. Hay que llamarlas por su nombre, explicar por qué ocurrieron y procurar que no vuelvan a repetirse. Para eso sirve la experiencia. Y también, aunque a veces incomode, para eso sirve la técnica.

La diferencia entre una cubierta que funciona y otra que termina desplazada por el viento no es una cuestión de opinión.

Una permanece en su sitio. La otra, no.

Manuel Álvarez
