Una cubierta entera escrita en un punto

Lectura forense de una manifestación corrosiva en chapa de zinc

No es que no se vea. Es que no se mira.

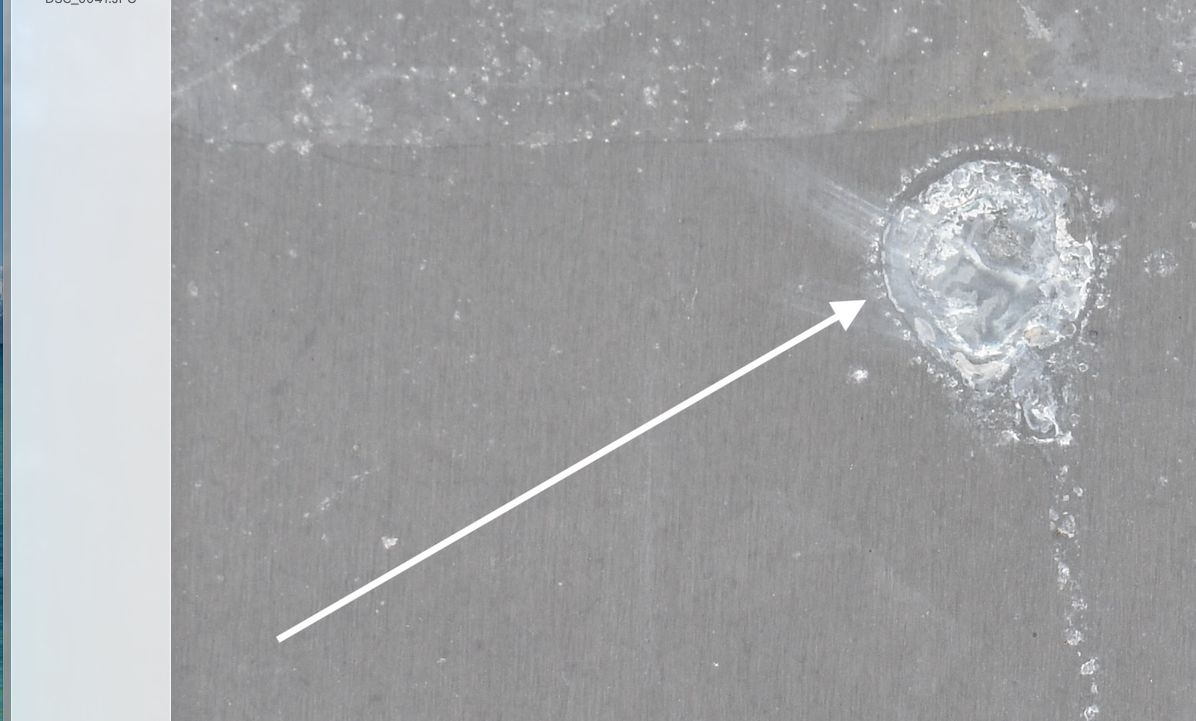

Observe la imagen.

No hay una perforación abierta. No existe una rotura espectacular. Tampoco aparece una deformación capaz de alarmar a quien pase por allí sin demasiadas ganas de complicarse la vida.

Aparentemente, solo vemos una pequeña alteración sobre una chapa de zinc.

Una mancha, dirán algunos.

Pueden llamarla así, naturalmente. La corrosión no va a detenerse por una cuestión de vocabulario.

La imagen es simple. También puede serlo la fotografía de un accidente en una carretera: un vehículo deformado, unos cristales sobre el asfalto y poco más. Sin embargo, fuera del encuadre quedan la muerte, la desesperación, la familia que recibe una llamada y una vida que cambia sin haberlo previsto.

No pretendo comparar una patología constructiva con una tragedia humana. Pretendo señalar algo bastante más elemental: una imagen no necesita ser espectacular para contener consecuencias extraordinarias.

Esta fotografía muestra una pequeña manifestación localizada. Pero, correctamente interpretada y relacionada con el sistema constructivo al que pertenece, puede describir el comportamiento de una cubierta completa.

Eso es precisamente lo que vamos a hacer.

De la nada, nada se crea

Las cosas no ocurren porque sí.

No aparecen manchas caprichosas, corrosiones espontáneas ni perforaciones surgidas de una súbita enemistad del zinc con el edificio. Toda manifestación obedece a una causa, y con frecuencia a una secuencia de causas que ha necesitado tiempo para hacerse visible.

Partimos, por tanto, de una afirmación antigua y bastante difícil de mejorar:

De la nada, nada se crea.

Si en la superficie de una chapa aparece una alteración, algo ha sucedido antes.

La labor pericial no consiste en describir el resultado y seguir adelante. Consiste en recorrer el camino inverso:

manifestación, mecanismo, circunstancias, causa.

Lo visible es el último eslabón de una cadena que comenzó mucho antes.

Quien se conforme con afirmar que estamos ante una anomalía superficial habrá identificado, en el mejor de los casos, el lugar donde termina el proceso. Quedará pendiente todo lo demás, que suele ser precisamente lo importante.

La imagen no muestra el origen

La manifestación presenta un núcleo aproximadamente circular, un contorno definido, una zona blanquecina más extensa y un rastro descendente.

No son cuatro casualidades reunidas en el mismo punto.

Constituyen una secuencia.

En la cara interior de la chapa se concentra humedad en forma de gota. El agua queda adherida al zinc en una posición concreta y mantiene humectada esa zona durante un periodo determinado.

La gota delimita un espacio.

En ese espacio comienza la transformación del metal.

Se forman productos de corrosión, entre ellos hidróxidos, que se acumulan y alteran la superficie. Cuando intervienen contaminantes y sustancias capaces de retener humedad, el conjunto adquiere un comportamiento higroscópico e incluso puede llegar a formar una masa pastosa o licuada.

La humedad inicia la corrosión.

Los productos de corrosión retienen humedad.

La humedad retenida prolonga la corrosión.

No parece un sistema especialmente inteligente para conservar una cubierta. Sin embargo, funciona con una eficacia extraordinaria para destruirla.

El núcleo visible responde al punto de permanencia de la gota. El contorno marca la concentración del fenómeno. La zona circundante expresa la dispersión de los productos generados.

Y el rastro descendente nos habla de movimiento.

El núcleo permanece; el rastro discurre

Cuando la masa formada alcanza un determinado grado de saturación, la gravedad termina haciendo su trabajo.

Parte de aquella mezcla húmeda comienza a discurrir por la cara interior de la chapa, describiendo una trayectoria aproximadamente vertical.

El núcleo registra la permanencia.

El rastro registra el desplazamiento.

La fotografía conserva, por tanto, distintos momentos de un mismo proceso. No estamos viendo únicamente una alteración estática, sino la huella de una secuencia temporal.

Primero, el agua se concentra.

Después, permanece.

A continuación, reacciona con el metal.

Más tarde, los productos formados retienen nueva humedad.

Finalmente, la masa saturada comienza a desplazarse.

Nada de esto sucede en la cara exterior que estamos observando.

Y, sin embargo, termina manifestándose en ella.

Dos caras, un solo metal

Una chapa no está formada por dos superficies independientes unidas por casualidad. Es un único cuerpo metálico de espesor reducido.

Si calentamos su cara interior, la temperatura terminará manifestándose en la exterior. No porque el calor haya nacido fuera, sino porque se ha transmitido a través del material.

Con la corrosión ocurre algo distinto en cuanto al mecanismo, pero semejante en cuanto a la lectura.

La chapa de zinc posee una estructura granular. Está formada por granos, límites de grano, discontinuidades y defectos microscópicos propios de cualquier material metálico real.

Todos los metales son porosos en mayor o menor medida.

Otra cosa es que sus poros estén comunicados.

Mientras no lo estén, el metal puede ser poroso y, al mismo tiempo, impermeable. No existe contradicción alguna, aunque a veces parezca necesario explicarlo.

La corrosión comienza a degradar las zonas de unión y las discontinuidades microscópicas. El proceso avanza por aquellos lugares en los que encuentra menor resistencia, altera la estructura y permite que los productos formados terminen aflorando en la cara opuesta.

Todavía no existe una perforación macroscópica.

El poro sensible aún no se ha manifestado.

Pero la corrosión física ya ha comenzado y ha recorrido suficiente camino como para hacerse visible desde el exterior.

La imagen no muestra el origen exterior de una lesión.

Muestra la expresión exterior de un fenómeno iniciado en la cara oculta.

Lo puntual es el lugar; no necesariamente la causa

Podría pensarse que estamos ante un fenómeno estrictamente localizado.

Eso sería razonable si la chapa perteneciese a un sistema constructivo sano y el punto respondiese a una circunstancia excepcional.

No es el caso que aquí interesa.

Una cubierta metálica se ejecuta mediante un sistema que se repite de principio a fin. Las capas, los apoyos, las disposiciones, las soluciones de ventilación y las condiciones de la cara interior se reproducen de forma casi protocolaria.

Si el sistema incorpora circunstancias capaces de favorecer la condensación, impedir el secado o mantener humedad en contacto con el zinc, esas circunstancias no pertenecen únicamente al punto donde aparece la primera manifestación.

Pertenecen al sistema.

El foco visible indica dónde el proceso ha alcanzado antes el grado necesario para hacerse perceptible.

En otros puntos puede hallarse menos avanzado.

Puede haber comenzado después.

Puede evolucionar con mayor lentitud.

Puede necesitar más ciclos de humedad.

Pero la diferencia temporal no convierte la causa en puntual.

Lo localizado es la manifestación. Lo general es el mecanismo que la produce.

Esta distinción resulta esencial.

La imagen no permite extender alegremente cualquier daño al conjunto de una cubierta. Para hacerlo es necesario conocer cómo está ejecutada, comprobar la homogeneidad del sistema y relacionar la manifestación con las condiciones que se repiten en toda su superficie.

Una vez demostrado eso, el punto deja de ser una excepción.

Se convierte en un testigo.

La cubierta nace viciada

La cubierta no comienza a estar enferma cuando aparece la primera señal visible.

Si el sistema de instalación incorpora desde el origen las condiciones necesarias para que la corrosión se desarrolle, la patología ya estaba contenida en ella desde su ejecución.

La humedad no crea el vicio.

El tiempo tampoco.

Ambos permiten que se desarrolle.

La cubierta nace con la causa incorporada y queda a la espera de que concurran las circunstancias necesarias para que el proceso avance.

A esto lo denomino:

La cubierta nace viciada.

No es una metáfora decorativa.

Es una definición técnica.

El vicio está en el sistema.

La condensación actúa como desencadenante.

La corrosión constituye el mecanismo.

La manifestación visible representa el momento en que aquello que permanecía oculto comienza a declararse.

La primera mancha no crea la enfermedad.

La delata.

Y conviene escucharla, porque las cubiertas suelen avisar antes de alcanzar la ruina. Otra cosa es que alguien se moleste en hacerlo.

El principio del fin prematuro

El zinc es un metal extraordinariamente valorado por su durabilidad.

Cuando está correctamente concebido, instalado y ventilado, puede prestar servicio durante un periodo muy prolongado. Su comportamiento depende de que pueda mantener unas condiciones compatibles con la formación y conservación de sus capas protectoras.

Pero si la cara interior permanece sometida a condensaciones recurrentes, contaminación y dificultad de secado, el metal comienza a consumir anticipadamente su capacidad de resistencia.

Pierde sección.

Se alteran las uniones entre granos.

Se amplían las discontinuidades.

Se comunican caminos que antes no lo estaban.

La corrosión avanza.

No es necesario que la cubierta esté perforada para afirmar que el proceso capaz de conducirla hasta la perforación ya ha comenzado.

Por eso, una manifestación aparentemente pequeña puede constituir el principio del fin prematuro.

No porque ese único punto vaya a destruir por sí mismo toda la cubierta, sino porque demuestra que el sistema contiene las condiciones necesarias para reproducir el fenómeno.

El tiempo deja entonces de trabajar a favor del metal.

Comienza a trabajar en su contra.

La imagen parece pobre. La lectura no puede serlo

A primera vista, esta fotografía ofrece poca cosa.

Un punto.

Un halo.

Un rastro.

Eso es todo para quien no desee complicarse.

Sin embargo, científicamente contiene información de gran relevancia: permite interpretar la concentración de humedad, la formación de productos de corrosión, su comportamiento, el desplazamiento de una fase líquida o semilíquida y la manifestación exterior de un proceso originado en la cara interior.

La imagen conserva la historia.

El investigador tiene que saber leerla.

No se trata de atribuirle aquello que uno desea encontrar. Tampoco de convertir cualquier mancha en una teoría brillante.

Se trata de observar, relacionar, descartar y comprobar.

Primero se ve.

Después se formula la hipótesis.

Más tarde se contrasta.

Finalmente se concluye.

Ese orden resulta bastante útil. Alterarlo suele producir informes muy vistosos y bastante inútiles.

La mirada necesita tiempo

Hay ocasiones en las que uno se detiene ante una zona de la cubierta sin poder explicar inmediatamente por qué.

Algo inquieta.

Una tonalidad.

Una dirección.

Una geometría.

Una ligera alteración que no encaja.

Entonces hay que permanecer.

Sucede como cuando entramos en un lugar oscuro. Durante los primeros segundos no vemos nada. Si esperamos, la vista se adapta y comienzan a aparecer formas que siempre estuvieron allí.

La realidad no ha cambiado.

Ha cambiado nuestra capacidad para percibirla.

La experiencia no consiste únicamente en haber visto muchas cubiertas. Consiste en haber aprendido cuándo una señal merece que uno se quede parado delante de ella, aunque desde fuera pueda parecer que no está haciendo nada.

El profano mira, no reconoce y continúa.

El investigador permanece porque sabe que aquella incomodidad visual puede ser el principio de una explicación.

La prisa ve una mancha.

La observación prolongada comienza a ver un proceso.

La ingeniería forense no adivina

La ingeniería forense no es una forma elegante de presentar una opinión.

Es una disciplina de reconstrucción.

Parte de efectos presentes para determinar causas anteriores.

Lee huellas.

Relaciona secuencias.

Compara manifestaciones.

Descarta explicaciones que no encajan.

Y establece hasta dónde permiten llegar las evidencias.

Su fuerza no reside en afirmar mucho.

Reside en afirmar exactamente aquello que puede sostenerse.

En este caso, el recorrido es claro:

Se observa una manifestación exterior localizada.

Su morfología permite reconocer un núcleo, un contorno y un rastro de escurrimiento.

El comportamiento del zinc explica cómo un proceso iniciado en la cara interior puede progresar y hacerse visible en la opuesta.

El análisis del sistema constructivo permite comprobar si las condiciones que lo originan son puntuales o se repiten en toda la cubierta.

Y, si el sistema es homogéneo, la manifestación deja de hablar únicamente del lugar donde aparece.

Comienza a describir el comportamiento del conjunto.

Esta es la interpretación que sostengo.

Puede ser refutada, por supuesto.

Para hacerlo habrá que ofrecer otra explicación capaz de integrar mejor todos los indicios, el comportamiento del material y la realidad constructiva observada.

No basta con llamarlo mancha.

Averiguar, denunciar y amputar

Una vez reconocida la causa, queda por resolver el problema.

No limpiarlo.

No disimularlo.

No cubrirlo con una intervención cosmética destinada a que durante algún tiempo parezca que allí no ocurre nada.

Resolverlo.

Toda patología obedece a un algo.

Ese algo debe averiguarse.

Debe ponerse de manifiesto.

Y debe eliminarse.

Limpiar los productos de corrosión o sustituir una pequeña porción de chapa puede modificar el aspecto del foco. Pero si permanece el sistema que mantiene la humedad en la cara interior, la causa seguirá activa.

El proceso aparecerá de nuevo.

Allí o en otro punto.

La corrosión no tiene especial apego por una coordenada concreta.

Actuar únicamente sobre el efecto equivale a conservar la causa.

Por eso hablo de amputar.

Cuando el vicio pertenece al sistema, la intervención debe alcanzar al sistema.

Todo lo demás puede ser una reparación aparente.

Y las reparaciones aparentes tienen la mala costumbre de durar exactamente hasta que la realidad vuelve a manifestarse.

La materia no guarda silencio

Las cubiertas hablan.

Lo hacen mediante cambios de tonalidad, depósitos, deformaciones, condensaciones, fisuras, escurrimientos y pérdidas de material.

No utilizan palabras.

Utilizan consecuencias.

Cada manifestación es una página escrita por los procesos que han actuado sobre el metal.

Algunas páginas resultan fáciles de leer.

Otras exigen conocimiento, comparación y una presión de observación poco frecuente en estos tiempos.

La materia no oculta deliberadamente la información.

La conserva.

El problema es que no todas las miradas han sido educadas para reconocerla.

La ingeniería forense no inventa la historia de la cubierta.

La reconstruye.

No añade hechos.

Los ordena.

No crea causas.

Las identifica.

Todo está ahí, si es que lo hay.

Conclusión

La imagen parece mostrar una pequeña alteración sobre una chapa de zinc.

Eso es lo primero que se ve.

Después aparecen el núcleo, el contorno y el rastro.

Más tarde se comprende la permanencia de una gota de condensación en la cara interior, la formación de productos de corrosión, su capacidad para retener humedad, su saturación y su desplazamiento por gravedad.

Finalmente se reconoce que lo visible en la cara exterior no nació necesariamente en ella.

El proceso comenzó en una superficie oculta.

La corrosión ha avanzado a través de la estructura del metal y ha alcanzado el exterior antes de producir una perforación sensible.

Cuando esta manifestación pertenece a una cubierta ejecutada mediante un sistema homogéneo, el punto deja de ser únicamente un punto.

Se convierte en la expresión adelantada de unas condiciones que pertenecen al conjunto.

La cubierta no enferma cuando aparece la primera señal.

Si la causa fue incorporada durante su instalación, nació viciada.

La fotografía no muestra todavía la ruina.

Muestra el proceso capaz de conducir hasta ella.

Esa es la diferencia entre observar una mancha y realizar una lectura forense.

No es que no se vea.

Es que no se mira.

Manuel Álvarez Sandez
