La pregunta que nadie contesta

¿Cuál es la verdadera razón técnica que justifica colocar bajo el zinc una lámina denominada barrera de vapor, especialmente cuando acaba trabajando en contacto directo con la cara inferior de la chapa?

Esa es la pregunta que debería contestar quien la recomienda, quien la prescribe y quien la instala.

Hay materiales que llegan a la obra con nombre técnico, apariencia moderna y discurso protector. Se presentan como soluciones. Se colocan con tranquilidad. Se justifican con fichas, sistemas y palabras amables, muchas veces aprendidas para convencer más que para razonar su verdadera necesidad.

Pero la obra, cuando se abre, suele ser bastante menos complaciente que el catálogo.

En las cubiertas de zinc arruinadas por este tipo de disposición, el daño puede permanecer oculto durante años. La lámina situada bajo la chapa contribuye a enmascarar el agravio: el agua no siempre aparece de inmediato en el interior, el propietario no ve necesariamente una gotera y la degradación avanza por debajo, en silencio, mientras el zinc pierde espesor, continuidad y función.

A veces el problema se descubre porque alguien se asoma desde una ventana. Otras, porque aparecen fragmentos de zinc desprendidos. Otras, porque el agua acaba entrando. Y otras, simplemente, porque se levanta la cubierta y aparece la realidad: zinc destruido arriba y la supuesta lámina protectora justo debajo, en contacto con la cara inferior de la chapa.

Entonces conviene dejar de hablar con eufemismos.

La realidad visible

En la cubierta analizada, bajo la chapa de zinc arruinada, aparece una lámina filamentosa colocada directamente contra el metal. No está lejos. No está en una capa secundaria sin relación con la patología. Está exactamente donde se produce el daño: bajo el zinc, en el plano de contacto con su cara inferior.

La imagen general no necesita demasiada literatura. Se observa la chapa rota, degradada, abierta, con pérdida de continuidad material. Donde debería haber zinc sano, hay ruina. Y bajo esa ruina aparece la lámina.



Imagen 1. Zona de chapa de zinc destruida, con pérdida de continuidad del metal y exposición de la lámina filamentosa situada inmediatamente bajo la cara inferior de la chapa.

La segunda imagen, tomada al microscopio, explica el mecanismo. La lámina no es una superficie compacta, lisa, neutra o inocente. Es un entramado filamentoso: una red de fibras, huecos y cavidades microscópicas. Es decir, un material perfectamente capaz de custodiar aire húmedo, retener humedad y favorecer condensaciones minúsculas justo contra la cara inferior del zinc.

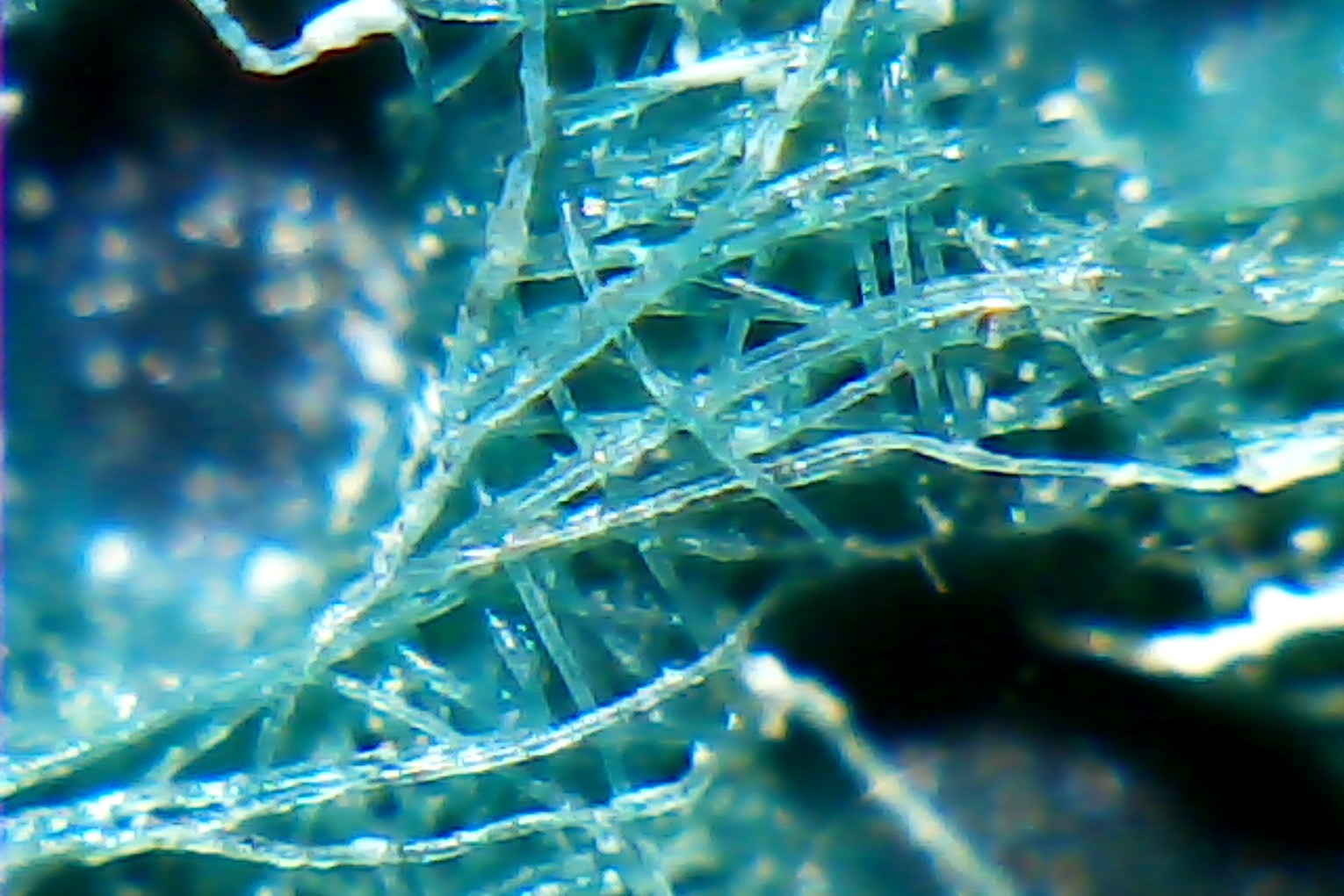

Imagen 2. Observación microscópica de la lámina interpuesta bajo el zinc. Se aprecia su estructura filamentosa, con fibras entrecruzadas, huecos y cavidades aptas para alojar aire húmedo y favorecer microcondensaciones.

Y ahí está la clave.

La barrera que no deja secar

Pueden decir misa quienes la fabrican, quienes la recomiendan o quienes la instalan. La realidad está ahí. La chapa se corroe. El zinc pierde continuidad. La cubierta deja de cumplir su función. Y, al retirar lo que queda, aparece un material descompuesto, contaminado y situado en el escenario mismo de la ruina.

¿Dónde queda entonces la eficacia de la barrera de vapor tan alegremente recomendada?

Sirve, quizá, para algo muy concreto: para retrasar la evidencia visible del problema. Mientras impide que el agua pase de inmediato al interior, permite que el daño siga trabajando por debajo. Y ese retraso, que algunos presentan como virtud, puede convertirse en una magnífica coartada para que el propietario llegue tarde, reclame tarde y descubra tarde lo que técnicamente ya estaba condenado desde mucho antes.

El zinc no necesita una cascada para arruinarse. No necesita una gotera visible ni un charco espectacular. Le basta con algo mucho más silencioso y mucho más eficaz: humedad retenida, mal ventilada, repetida día tras día contra su cara inferior.

Eso es exactamente lo que puede producir una lámina filamentosa colocada bajo él.

La llamada barrera de vapor termina actuando como lo que realmente es en esta disposición: una barrera contra el secado. Una trampa húmeda. Un fieltro técnico colocado donde el zinc jamás debería permanecer húmedo.

Durante el día, la cubierta se calienta. Durante la noche, se enfría. En esos ciclos térmicos, el aire húmedo alojado entre la lámina y el zinc puede condensar en cantidades microscópicas. No hace falta que nadie vea agua correr. No hace falta que el propietario vea una gota. La corrosión no necesita pedir permiso ni anunciarse con trompetas. Trabaja por debajo, donde nadie mira, mientras la lámina mantiene el microambiente húmedo contra la chapa.

Y cuando finalmente se descubre el daño, el zinc ya no está deteriorado: está arruinado.

Un error vestido de sistema

Lo grave de estas láminas no es únicamente su existencia. Lo grave es su colocación directa bajo el zinc, su naturaleza filamentosa y su capacidad para dificultar el secado efectivo de la cara inferior del metal.

En una cubierta metálica, esa cara inferior necesita poder secar y mantenerse libre de materiales que retengan humedad contra ella. Si se la encierra contra un entramado fibroso, el resultado no es una solución constructiva sofisticada. Es un error vestido de sistema.

La imagen microscópica no deja mucho margen para la fantasía. Se ven fibras. Se ven huecos. Se ve una estructura apta para alojar humedad. Y la imagen real de la cubierta muestra el desenlace: zinc destruido y lámina inmediatamente debajo.

La coincidencia no es decorativa. Es pericialmente relevante.

Podrán buscarse explicaciones cómodas: que si el ambiente, que si el material, que si el paso del tiempo, que si el zinc era delicado. Pero aquí la realidad es bastante más sencilla y bastante más incómoda: se colocó una lámina filamentosa bajo el zinc, en contacto con su cara inferior, y esa lámina generó o favoreció las condiciones necesarias para su destrucción.

No falló el zinc por capricho.

Falló porque fue obligado a trabajar contra una trampa de humedad.

Conviene decirlo con claridad: una barrera de vapor colocada de este modo no protege al zinc. Lo condena. Lo mantiene en contacto con humedad retenida, dificulta su secado, altera su comportamiento natural y favorece la corrosión oculta desde abajo.

Después vendrán los discursos técnicos, las justificaciones comerciales y las excusas habituales. Pero la obra abierta es más honrada que el catálogo. La obra enseña lo que pasó. Y lo que pasó se ve: zinc destruido arriba, lámina filamentosa debajo y un contacto directo que nunca debió existir.

Cuando la reparación es otra forma de no entender el problema

Lo más absurdo llega después. Cuando se detecta que el zinc se está arruinando, no falta quien se atreva a proponer una reparación parcial, un parche, una intervención superficial o cualquier apaño tranquilizador. Como si la cubierta estuviera simplemente manchada. Como si la chapa no hubiera perdido ya su continuidad material. Como si el sistema que ha conducido al fracaso pudiera seguir manteniéndose con una pequeña cirugía estética.

Vamos, para risa, si no fuera porque el perjuicio económico suele pagarlo otro.

Cuando una cubierta de zinc se ha arruinado por trabajar contra una lámina que retiene humedad, el problema no se resuelve maquillando la consecuencia. Hay que retirar la causa. Y la causa no está solo en el agujero visible, sino en el sistema que ha permitido que el zinc se degrade desde su cara inferior.

No hablamos de un detalle menor ni de una rareza anecdótica. Las cubiertas ejecutadas con zinc en contacto directo con láminas de este tipo presentan un riesgo evidente de fracaso. Y cuando el patrón se repite, cuando la observación pericial vuelve a encontrar zinc degradado y lámina bajo la chapa, lo prudente deja de ser callar y pasa a ser denunciar técnicamente lo que se ve.

Los que conocen este oficio no están para aplaudir cualquier producto por el simple hecho de que venga envuelto en literatura técnica. Están para mirar la obra, levantar la chapa, observar el daño y decir lo que hay, aunque resulte incómodo.

El mecanismo de la ruina

La construcción moderna se ha acostumbrado demasiado a interponer capas bajo los metales como si todas fueran inocuas. No lo son.

Bajo una cubierta de zinc, una lámina capaz de retener humedad no es un detalle menor. Es un factor de riesgo de primer orden. Y si además se coloca en contacto directo con la chapa, deja de ser riesgo para convertirse en mecanismo.

El mecanismo es claro: aire húmedo retenido, microcondensaciones, ausencia de secado, ataque por la cara inferior y pérdida progresiva del metal.

La ruina del zinc no nace aquí de un misterio. Nace de una mala convivencia. Y al zinc, como a tantos materiales nobles, no lo destruye su debilidad, sino la ignorancia de quienes lo rodean.

Conclusión

La lámina filamentosa localizada bajo la chapa de zinc debe considerarse un elemento directamente comprometedor para el comportamiento del sistema. Su entramado fibroso permite retener aire húmedo, favorecer microcondensaciones y mantener la cara inferior del zinc sometida a una humedad persistente.

En la cubierta analizada, la realidad es visible: el zinc aparece destruido y la lámina se encuentra inmediatamente debajo, en el plano de contacto con la zona arruinada.

Por tanto, no estamos ante una simple barrera de vapor. Estamos ante una barrera de secado. Una trampa microscópica de humedad. Un material colocado en el peor sitio posible para el zinc: contra su cara inferior.

Y cuando al zinc se le impide secar por debajo, no hay milagro técnico que lo salve. Primero se altera. Después se corroe. Finalmente se arruina.

La lámina no protegió la cubierta.

La acompañó, silenciosamente, hasta su fracaso.

© 2026 Manuel Álvarez Sandez / Cumalsa, S.L. Todos los derechos reservados.

Este artículo, sus imágenes, su redacción y sus conclusiones técnicas son obra original de su autor. Queda prohibida cualquier reproducción, copia, apropiación, modificación o utilización total o parcial sin autorización expresa y por escrito.

La observación técnica ajena no se convierte en propia por repetirla sin citar su origen.
